1 Présentation du produit

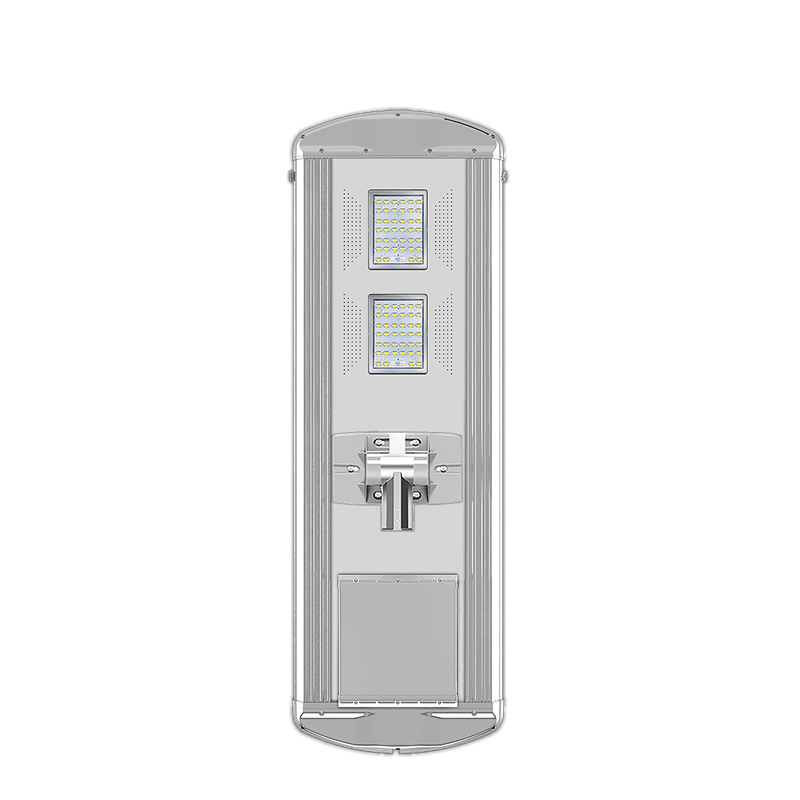

1.1 Détails du produit

1.2 Description de la fabrication

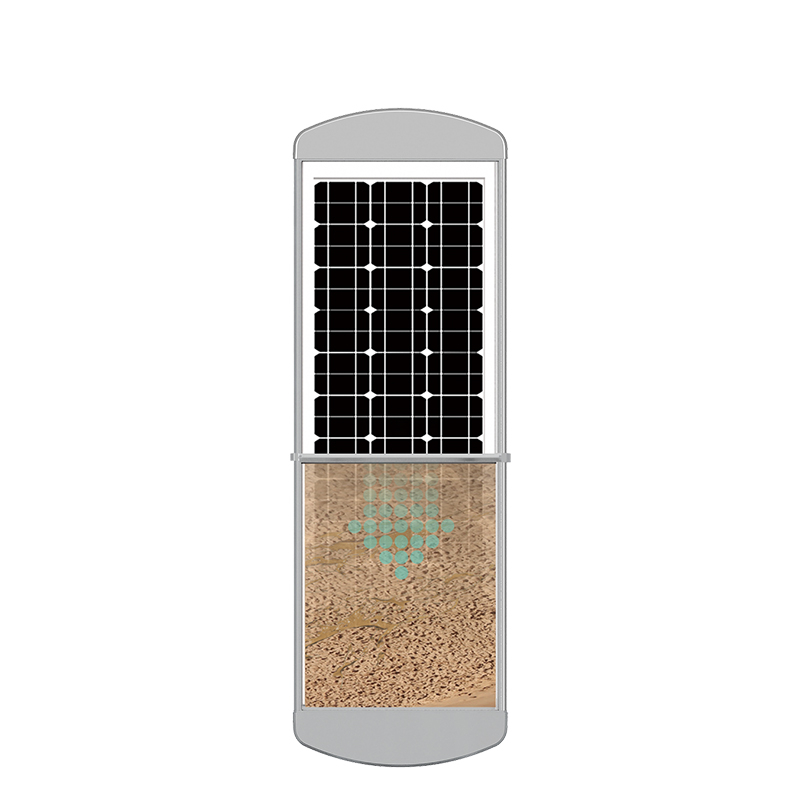

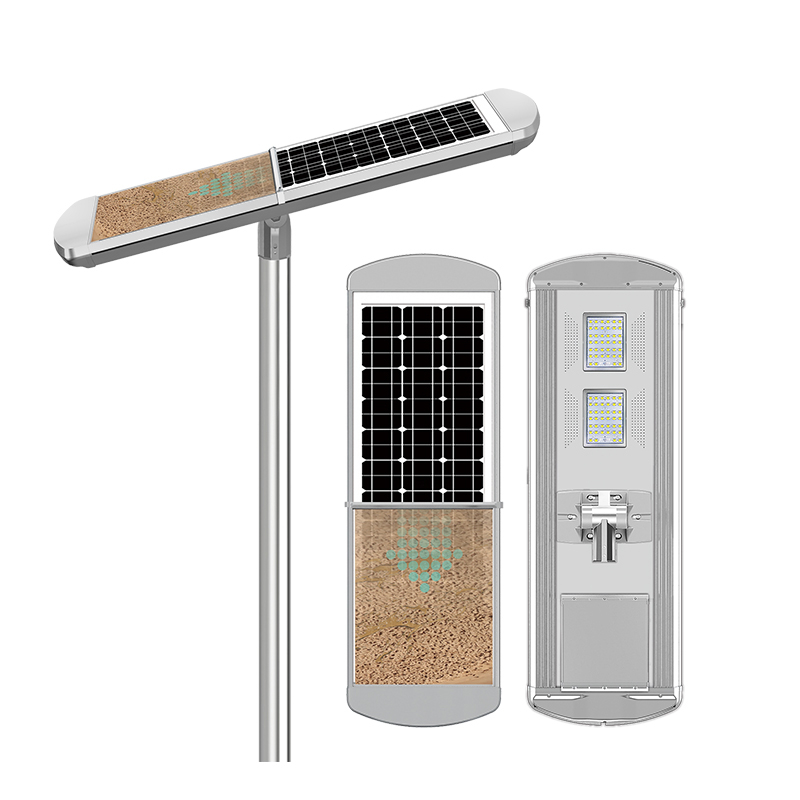

1.2.1 Il s'agit d'un produit créatif de lampadaire solaire vert, économe en énergie et respectueux de l'environnement avec système d'auto-nettoyage, qui maintient le produit sans entretien et augmente l'efficacité de charge de plus de 50%.

1.2.2 Avec une nouvelle structure et une installation facile, il pourrait être installé par des travailleurs non formés dans les 5 minutes.

1.2.3 Avec une durée de vie plusieurs fois supérieure à celle des lampadaires solaires séparés et des luminaires à batterie au plomb, c'est le précurseur du lampadaire solaire.

1.2.4 Avec une conception modulaire, le produit est scellé indépendamment et étanche à l'eau, sans entretien.

1.2.5 Il adopte une source lumineuse 5050 avec une luminosité maximale et une technique de remplissage de colle à l'intérieur de la lentille, l'efficacité lumineuse atteint 200lm/W, 30% plus élevée que l'efficacité lumineuse existante. Cela en fait le module LED le plus lumineux du marché. Le degré de protection est IP68, peut même être utilisé directement sous l'eau. Bénéficiant également d'une bonne protection et d'un rayonnement thermique, la dépréciation du lumen est proche de 0 après 6000 heures, et le maintien du lumen est supérieur à 80% après 50 000 heures.

1.2.6 L'angle d'éclairage réglable de ± 15 ° permet au module de s'adapter à différents environnements routiers pour obtenir les meilleurs effets d'éclairage.

1.2.7 Des particules de plastique résistantes au vieillissement importées sont adoptées pour la distribution de lumière secondaire, un seuil d'éblouissement inférieur à 10%, même un degré supérieur à 0,7. Pas de point lumineux ou de cercle jaune sur la route.

1.2.8 Le silicium monocristallin importé à haute efficacité garantit une durée de vie de plus de 25 ans, avec un taux de change supérieur à 18 % et une dépréciation de la puissance ne dépassant pas 1 % par an.

1.2.9 Le module de gestion de charge et de décharge à courant constant utilise des composants de haute qualité de marques internationales telles que ST et IR, garantissant une durée de vie de plus de 50 000 heures. La batterie au lithium est équipée d'une fonction d'activation automatique et de protection contre les basses températures. Avec la technologie MPPT avancée, l'efficacité de suivi n'est pas inférieure à 99,8%, le taux de change DC-DC est de 98%. Le mode de contrôle du temps à 4 périodes peut répondre aux différentes demandes des clients. Télécommande programmable hors ligne 2.4G, la distance de communication est de 50 m. Les paramètres, le mode de fonctionnement et la quantité électrique peuvent être gérés par une application mobile ou un logiciel informatique. Le degré de protection est IP67.

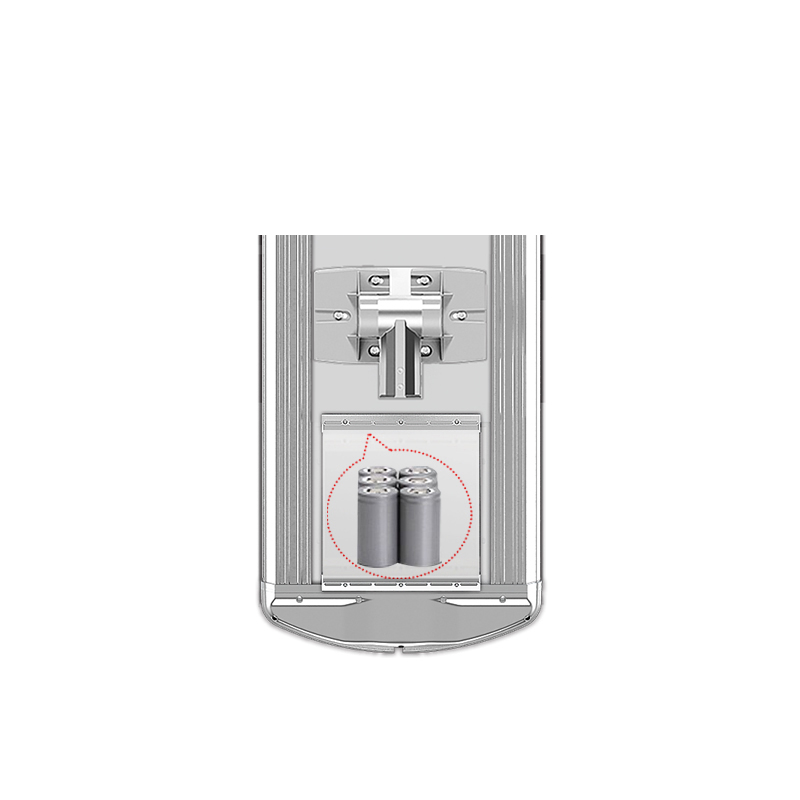

1.2.10 Batterie lithium-ion puissante de qualité intégrée, la cellule de la batterie est strictement triée. L'écart entre les cellules est inférieur à 4mΩ+5mV. Le regroupement strict promet la cohérence de la résistance interne, le taux de charge et de décharge atteint 99%. Un bon aluminium à rayonnement thermique est utilisé pour le boîtier de batterie de protection externe; le degré de protection est IP67, garantit une durée de vie de plus de 8 ans.

1.2.11 Prise étanche à l'eau de niveau aviation personnalisée, certificats 3C pour câble gainé, PA66 résistant aux flammes est utilisé sur le joint et certifié CQC. La conception conviviale et infaillible de l'unité enfichable empêche les composants électroniques de brûler par une connexion inversée. Le joint interne soudé automatiquement empêche une soudure insuffisante. Les performances de sécurité sont conformes à la norme GB70000.1-2015, résistantes à une pression de bille de 120 degrés ; résistant à la chaleur, aux flammes et aux tests de suivi, la durée de vie est supérieure à 10 ans.

1.2.12 L'angle de la base d'installation est réglable de 0 à 60 degrés. Il utilise de l'aluminium japonais ADC12, également connu sous le nom d'aluminium n ° 12, alliage d'aluminium de la série Al-Si-Cu, qui est une sorte d'alliage d'aluminium moulé sous pression, résistant à l'oxydation même exposé à l'air à long terme, bonne performance de résistance à la corrosion et aux chocs , c'est la pièce porteuse idéale pour les luminaires.

1.2.13 La pulvérisation antistatique est adoptée sur le traitement de surface, ce qui est meilleur en termes de force d'adhérence, de résistance à la corrosion et de résistance au vieillissement que la peinture. La technologie de pulvérisation garantit une surface de produits stable plus de 10 ans.

 1.4 Contrôle Internet (facultatif)

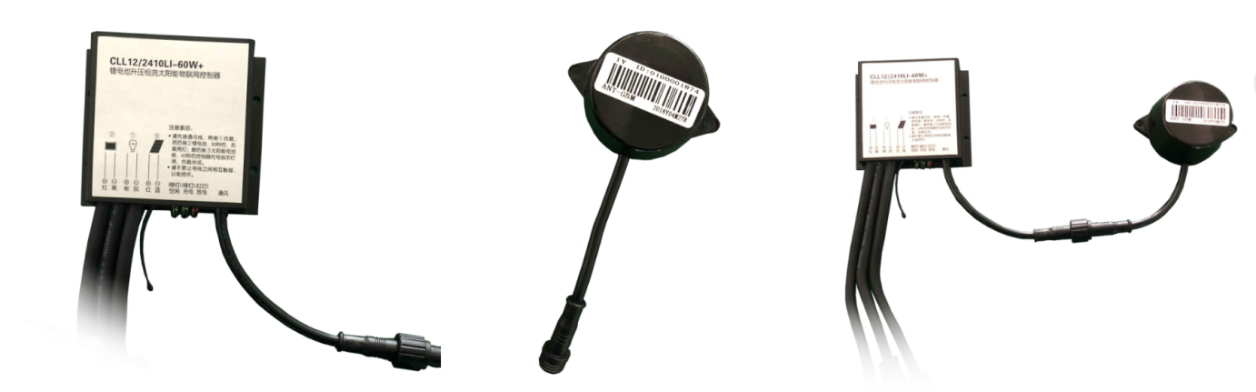

( Contrôleur ) ( Antenne de communication ) ( Connexion )

Ce produit est disponible pour le contrôle Internet et la télécommande d'application mobile, une carte une lumière avec une communication lointaine et rapide à 360 °, un contrôle un à un, un contrôle un à plusieurs et un contrôle de groupe sont tous disponibles.

1 . Moniteur à distance : toutes les lumières peuvent être surveillées en temps réel sur l'écran. Le dysfonctionnement serait alarmé ; la position, l'heure, le type de défaut et l'enregistrement de l'opération seraient signalés par écran.

2 . Télécommande : la stratégie de contrôle à distance, y compris l'heure de mise en marche, le mode de contrôle de l'heure, le mode de contrôle de la lumière, peut être effectuée par ordinateur dans le centre de surveillance. Toutes les lumières, lumières d'une rue ou lumières d'un quartier peuvent être contrôlées séparément.

3 . Contrôle d'éclairage unique : l'allumage, l'extinction et la gradation de chaque lumière peuvent être contrôlés. Et le courant, la tension, la puissance, le taux de charge, le taux de décharge, la température interne, l'intensité du signal sont tous disponibles pour contrôler.

4 . Surveillance des défauts : Le type de défaut pouvant être surveillé comprend : Défaut du panneau solaire, Défaut de la source LED, Défaut de la batterie et Défaut du contrôleur. L'alarme peut être signalée à l'administrateur par e-mail ou par d'autres moyens.

5 . Surveillance de la sécurité : pour surveiller et analyser une base de données anormale, pour juger si la base de données a été volée par malveillance.

6 . Ensemble d'éclairage : le contrôle de la lumière, le contrôle du temps et le contrôle intelligent sont disponibles. Le contrôle de la lumière peut être réglé sur 6 périodes ; Le degré d'éclairage à différentes périodes peut être réglé par le contrôle du temps.

7 . Statistiques de données : le calcul de la consommation d'énergie, les statistiques de taux d'éclairage, les statistiques de pannes, les statistiques de temps d'éclairage et les données historiques de chaque lampe peuvent être vérifiés. Il fournit un support de données solide pour la décision scientifique.

8 . Contrôle de l'application mobile : la gestion des lampadaires solaires, y compris le contrôle de l'allumage et de la gradation de la lumière, la vérification des données en temps réel et les données historiques sont disponibles pour vérification par l'application mobile.

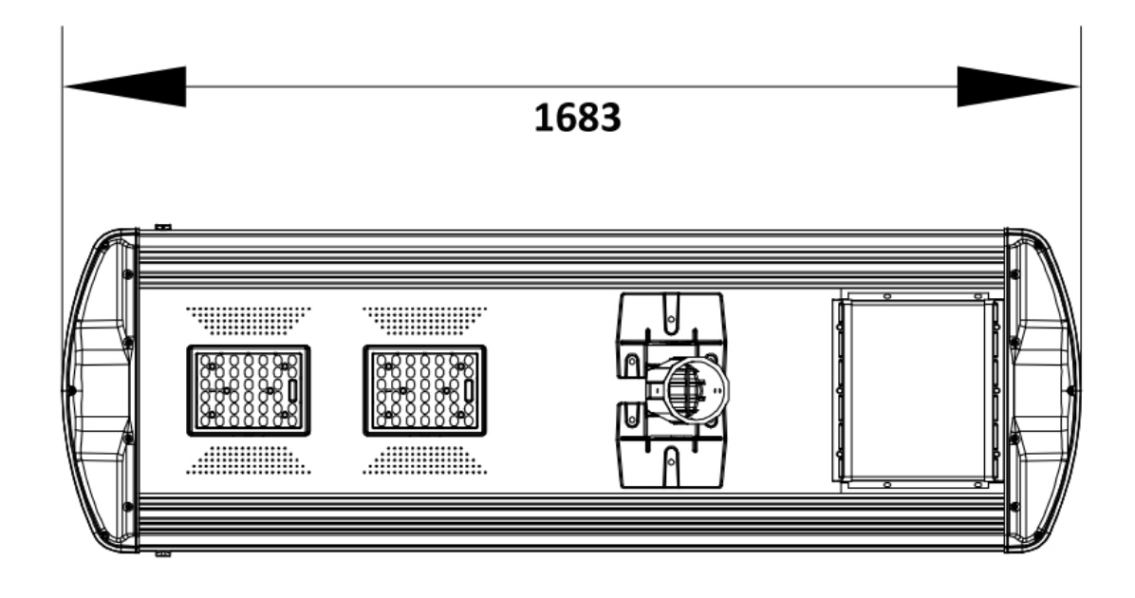

1.5 Dimensions du produit (mm)

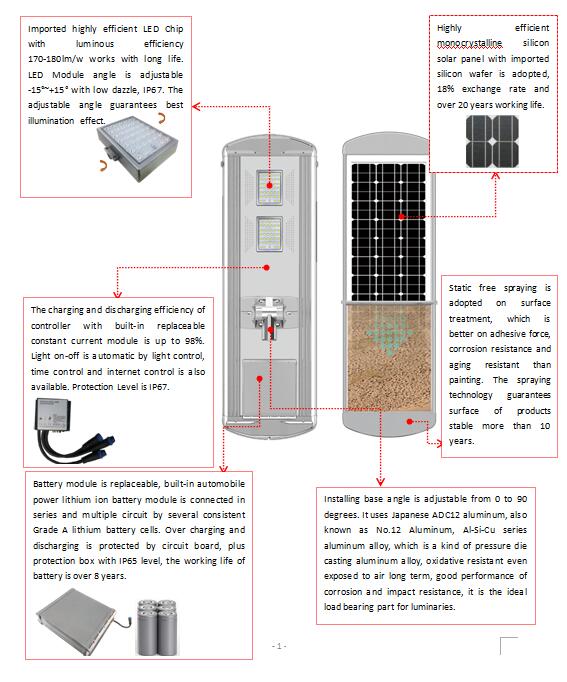

1.6 Schéma de répartition

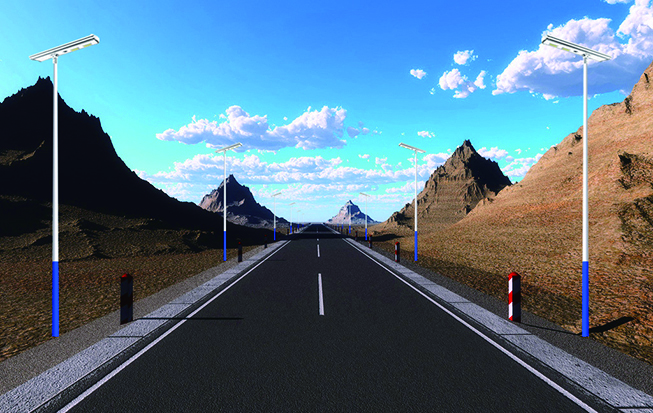

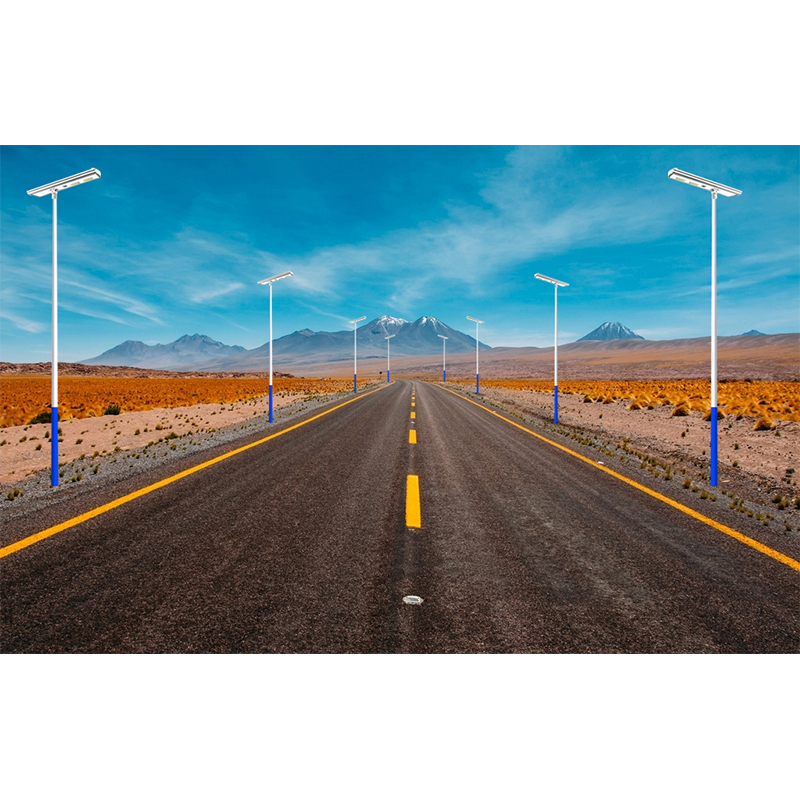

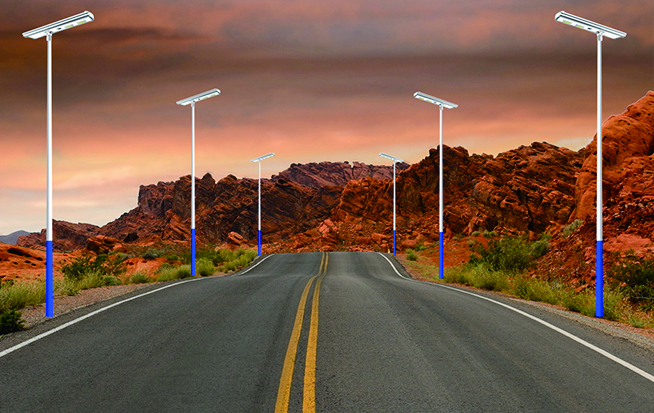

1.7 Installation du diagramme d'effet

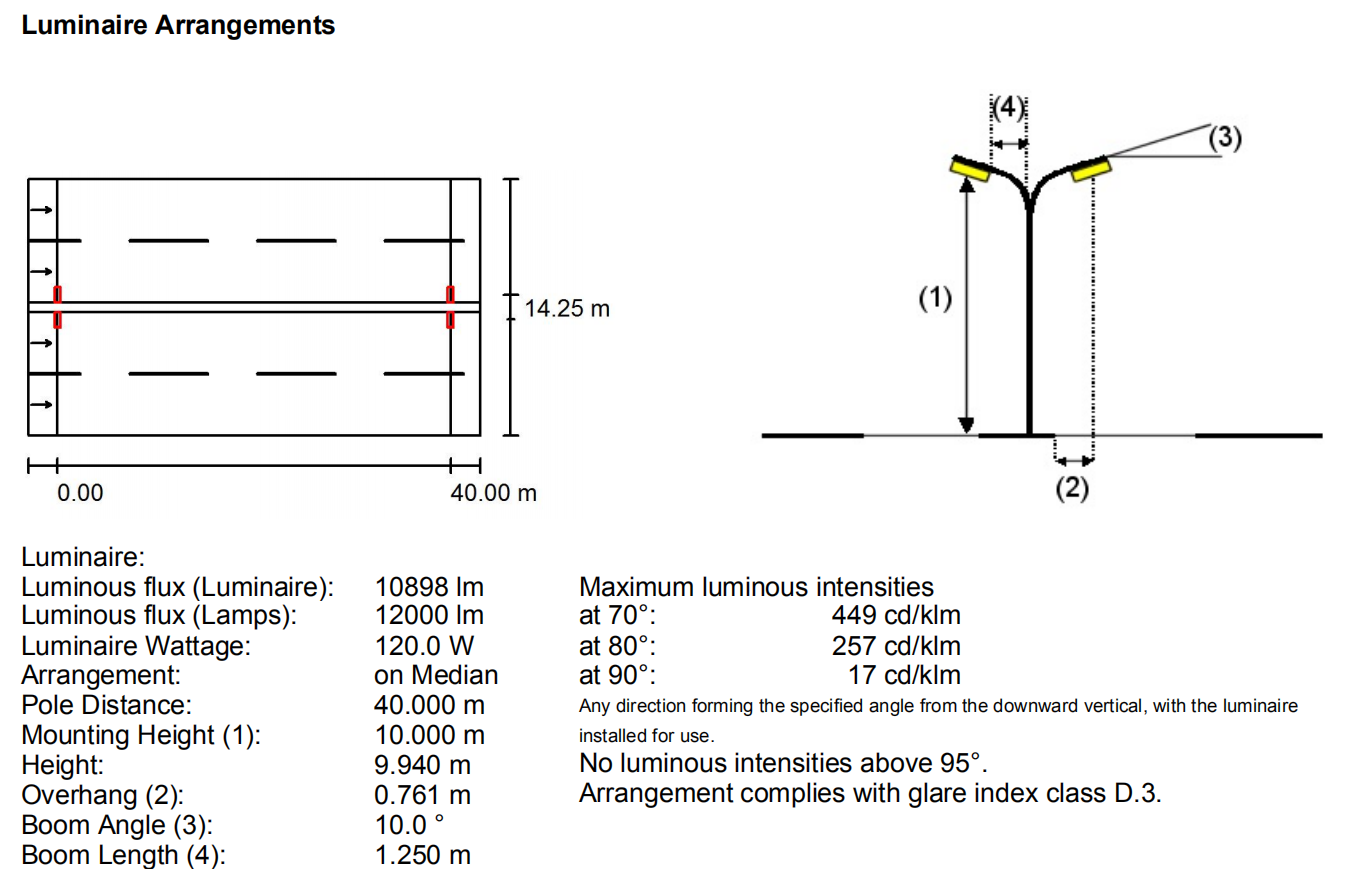

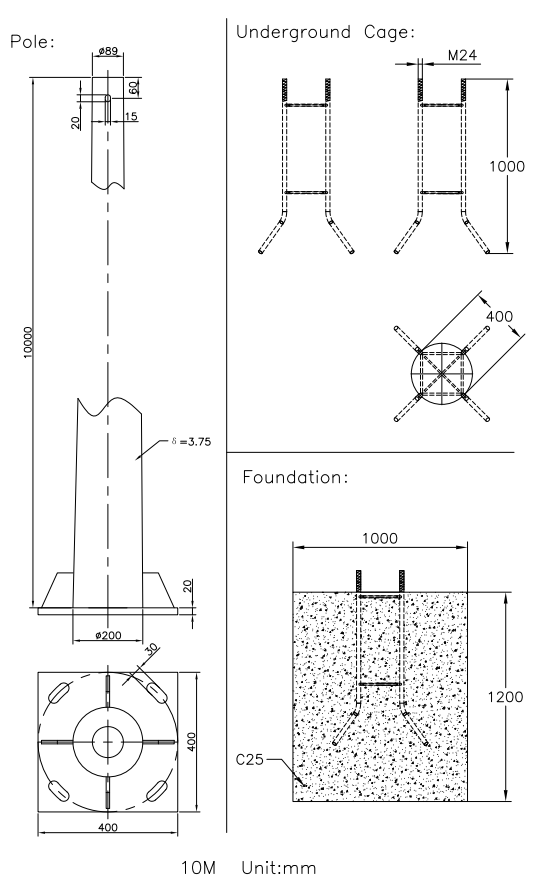

1.8 Croquis du poteau d'éclairage

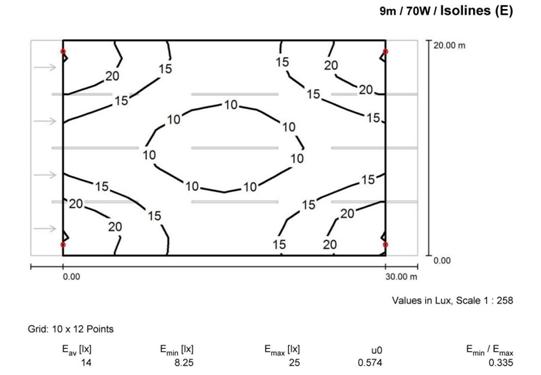

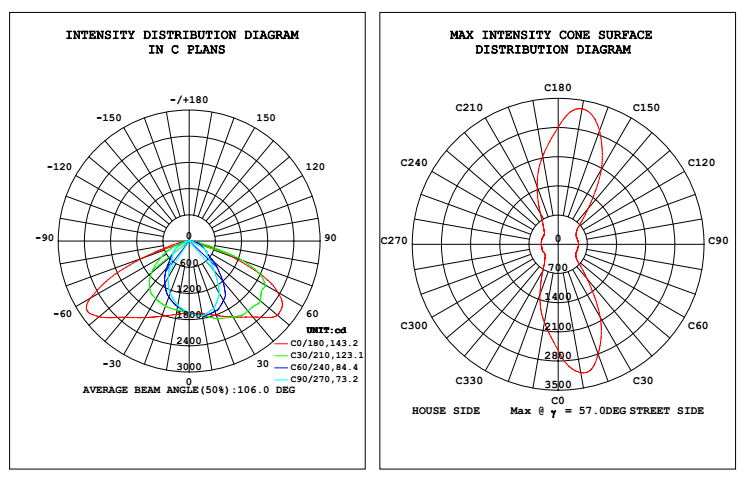

1.9 Simulation d'éclairage 80W-9m

Paquet

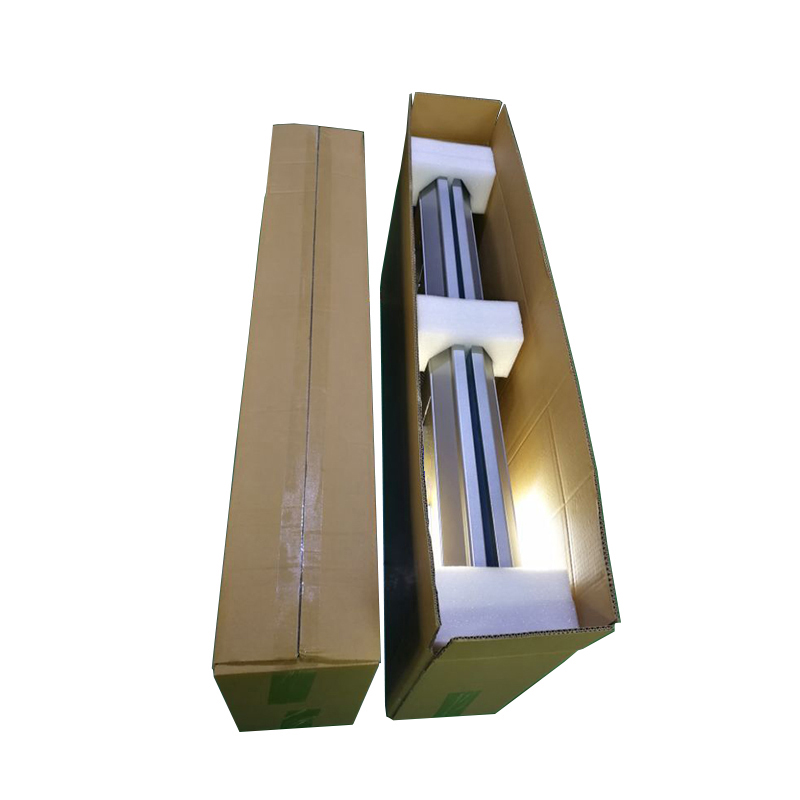

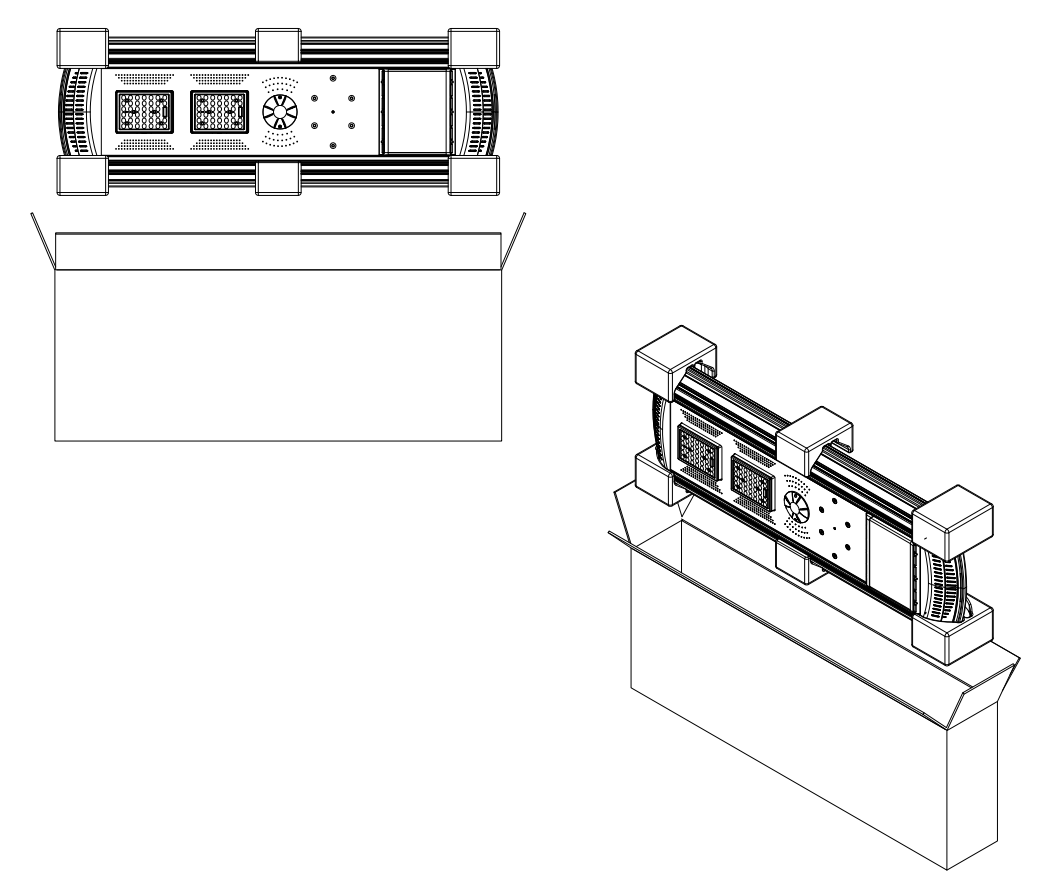

2.1 Croquis de l'emballage

2.2 Liste des paquets

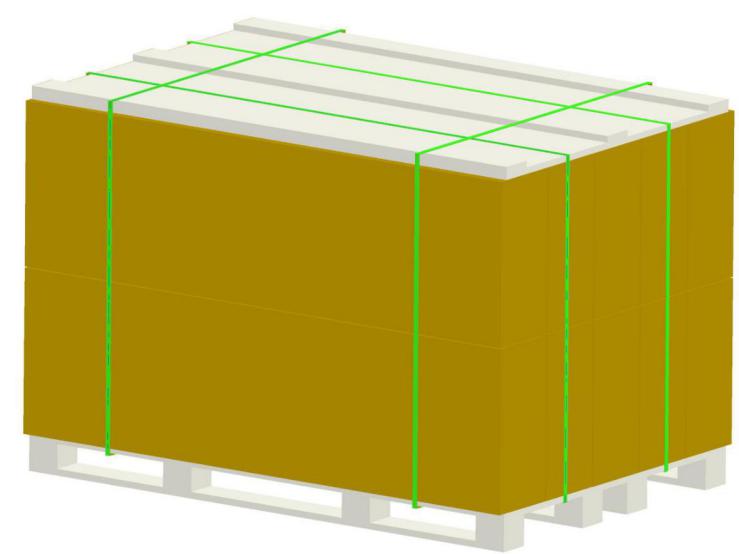

2.3 Croquis de palette

Taille de la palette : 1 495 × 1 100 × 115 mm

Marchandises avec la taille de la palette : 1 495 × 1 100 × 1 330 mm

Quantité : 8 boîtes × 2 pièces/boîte = 16 pièces

3 Environnement de travail

l   Le degré de protection est IP65. Veuillez ne pas utiliser dans un environnement supérieur à la norme.

l La   température de travail est de -20 ℃ ~ 60 ℃.

l La   classification de la résistance au vent est le typhon de grade 12. Un typhon de qualité supérieure pourrait endommager les produits.

4 Remarque

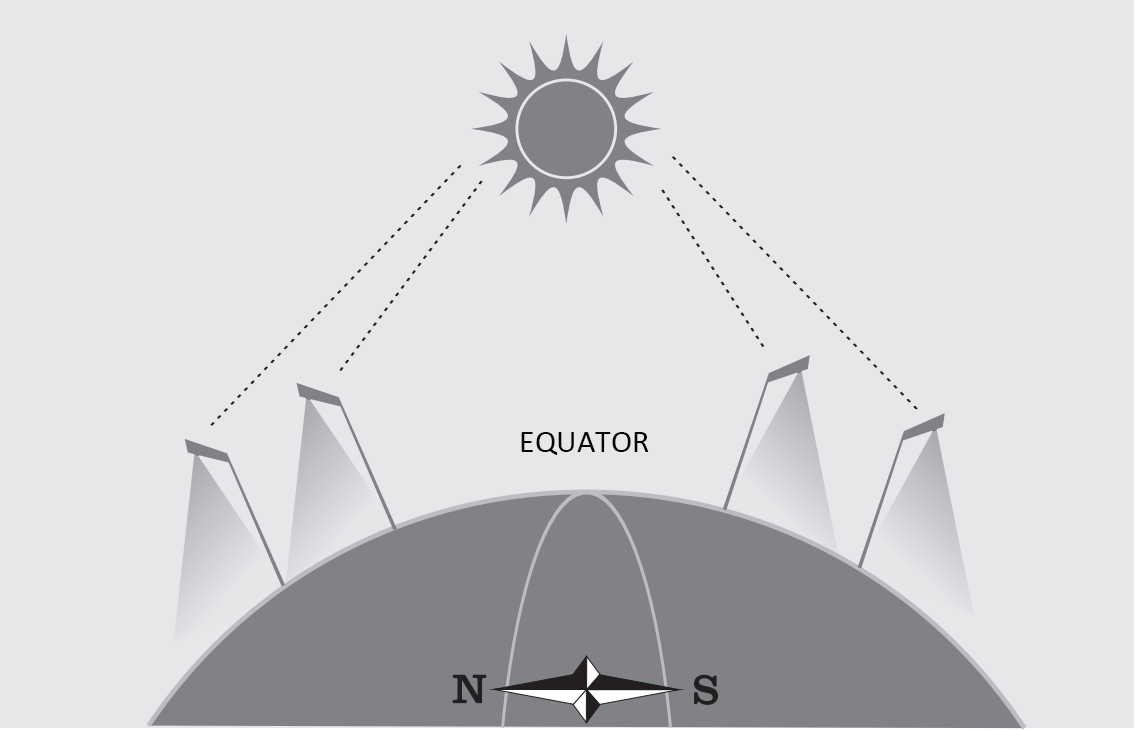

l   Si le produit est installé dans la terre nord, le panneau solaire doit être installé orienté vers le sud. Si le produit est installé dans la terre du sud, le panneau solaire doit être installé orienté vers le nord.

l   Veuillez éviter les produits protégés par une construction ou un arbre, ce qui affecterait l'efficacité de charge du panneau solaire et réduirait le temps de travail du produit.

l   Veuillez éviter les produits éclairés par des panneaux publicitaires ou d'autres lanternes, dans lesquelles le SSL jugerait qu'il faisait jour et ne fonctionnerait pas en mode nuit.

l   Veuillez décoller le film protecteur sur le panneau solaire, le mettre sous la lumière naturelle extérieure, le produit serait activé et passerait automatiquement à l'état de charge.

l Le   produit doit être chargé tous les 6 mois s'il a été stocké à long terme. Mettez-le à l'extérieur avec un panneau solaire orienté vers la lumière du soleil pendant 6 à 7 heures de charge.

l   Veuillez utiliser strictement les instructions du produit.

l   Veuillez ne pas démonter le produit par un profane, ce qui pourrait endommager le produit.

l   Veuillez ne pas couvrir le côté éclairage par du papier ou du tissu. Tenir le produit à l'écart des produits inflammables.

l Il   est interdit d'introduire un signal électrique externe dans le luminaire interne, qui pourrait être endommagé de façon permanente par un signal externe.

5 Dépannage

l Le   luminaire ne fonctionne pas après l'installation ?

a Confirmez si le luminaire est allumé.

b S'il n'y avait pas d'interrupteur, vérifiez si le film protecteur du panneau solaire a été décollé.

c Assurez-vous que le luminaire a été installé à la lumière du jour afin que le panneau solaire soit activé par la lumière du soleil, puis qu'il puisse fonctionner la nuit.

d Veuillez vous tenir à l'écart des autres éclairages s'il y avait un panneau publicitaire ou d'autres lanternes au-dessus ou à côté du luminaire. Le luminaire ne fonctionnerait pas sous un autre éclairage d'éclairage.

l   Une partie des luminaires ne fonctionne pas ?

Luminaire installé près de la nuit, de sorte que le panneau solaire n'est pas activé par la lumière du soleil. Il reprendrait le travail le lendemain.

l   La luminosité du luminaire est faible ?

La capacité nominale de la batterie n'est que de 40 % à 50 % pour la livraison longue distance. La luminosité se rétablirait après 2 ou 3 jours d'ensoleillement.

6 Garantie

Si le produit défectueux a été utilisé conformément aux instructions, nous fournirons un service de remplacement du produit conformément à l'article de garantie.

Les circonstances ci-dessous ne sont pas couvertes par la garantie :

6.1 Le produit tombe ou est endommagé pendant le transport, dysfonctionnement causé par une méthode de fonctionnement incorrecte du client.

6.2 Dysfonctionnement causé par un incendie, un tremblement de terre, une inondation, un typhon ou toute autre catastrophe naturelle.

6.3 Le fonctionnement ne respecte pas les conditions de réglage, la méthode d'application et les notes consignées dans l'instruction.

6.4 Suntisolar a le droit de propriété du produit remplacé.

6.5 La maintenance au-delà de la période de garantie est facturée.

Remarque : la dimension du conteneur est la suivante :

Conteneur de 20 pieds : 5 890 × 2 342 × 2 388 mm. La hauteur d'entrée est de 2 280 mm.

40HQ : 12 017 × 2 342 × 2 693 mm. La hauteur d'entrée est de 2 580 mm.
