1 مقدمة المنتج

1.1 تفاصيل المنتج

1.2 وصف الإنتاج

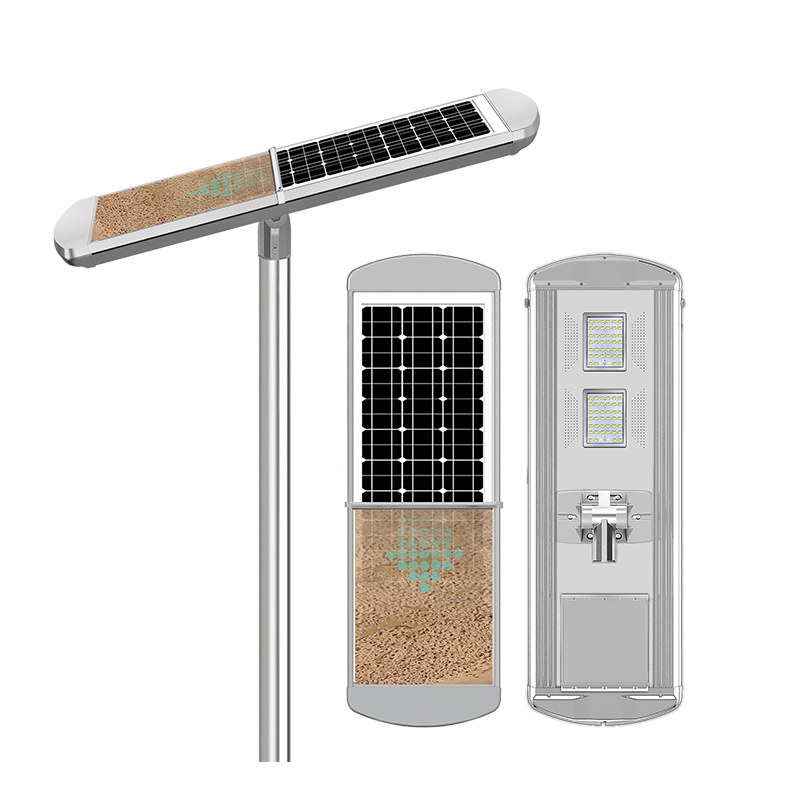

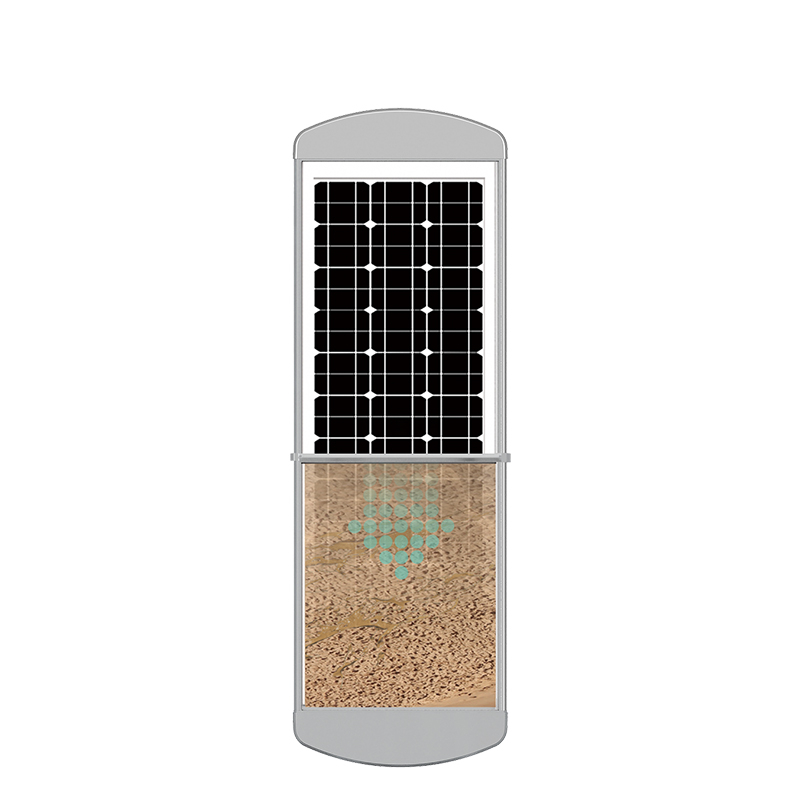

1.2.1 هو منتج إبداعي لمصابيح الشوارع بالطاقة الشمسية الخضراء الموفرة للطاقة والصديقة للبيئة مع نظام التنظيف الذاتي ، والذي يحافظ على المنتج خاليًا من الصيانة ، ويزيد من كفاءة الشحن بأكثر من 50٪.

1.2.2 مع الهيكل الجديد والتركيب السهل ، يمكن تركيبه بواسطة عمال غير مدربين في غضون 5 دقائق.

1.2.3 مع عمر عمل أطول عدة مرات من مصابيح الشوارع الشمسية المنفصلة ومصابيح بطاريات الرصاص الحمضية ، فهي رائدة إنارة الشوارع بالطاقة الشمسية.

1.2.4 مع التصميم المعياري ، يكون المنتج مغلقًا بشكل مستقل ومقاوم للماء وخالي من الصيانة.

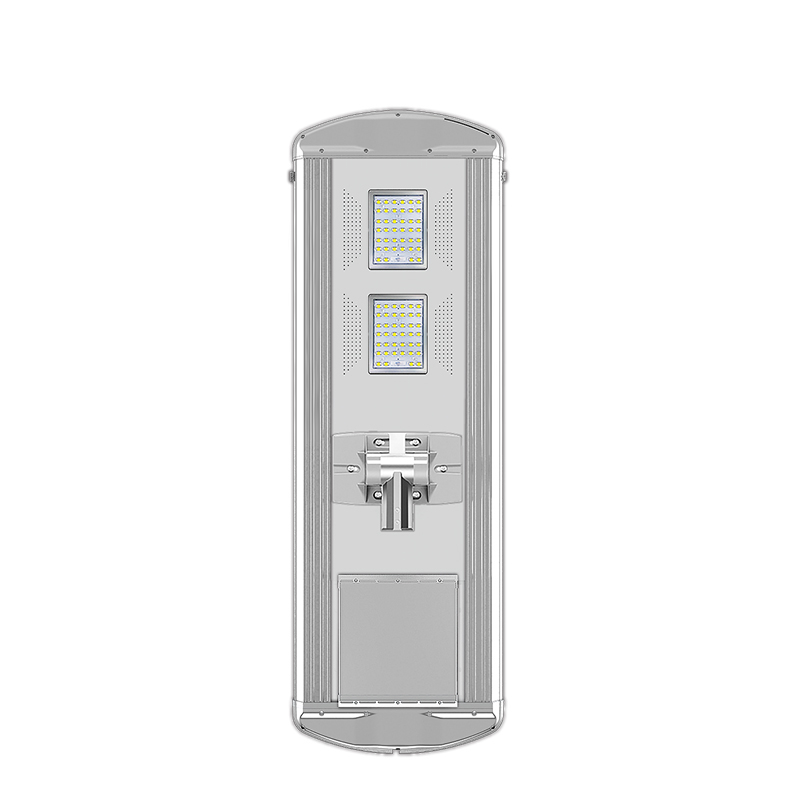

1.2.5 تعتمد مصدر ضوء 5050 بأقصى سطوع ، وتقنية تعبئة الغراء داخل العدسة ، كفاءة الإضاءة تصل إلى 200lm / W ، 30٪ أعلى من كفاءة الإضاءة الحالية. وهذا يجعلها ألمع وحدة LED في السوق. درجة الحماية هي IP68 ، حتى يمكن استخدامها مباشرة تحت الماء. كما تستفيد أيضًا من الحماية الجيدة والإشعاع الحراري ، فإن استهلاك اللومن يقارب 0 بعد 6000 ساعة ، وصيانة التجويف تزيد عن 80٪ بعد 50000 ساعة.

تتيح زاوية الإضاءة القابلة للتعديل 1.2.6 ± 15 درجة للوحدة تلبية بيئة الطريق المختلفة للوصول إلى أفضل تأثيرات الإضاءة.

1.2.7 تم اعتماد جسيمات بلاستيكية مستوردة مقاومة للشيخوخة لتوزيع الضوء الثانوي ، وعتبة الوهج أقل من 10٪ ، وحتى الدرجة التي تزيد عن 0.7. لا توجد بقعة ضوء أو دائرة صفراء على الطريق.

1.2.8 يضمن السليكون أحادي البلورية المستورد عالي الكفاءة عمرًا عمليًا يزيد عن 25 عامًا ، مع سعر صرف يزيد عن 18٪ ، واستهلاك طاقة لا يزيد عن 1٪ سنويًا.

1.2.9 تستخدم وحدة إدارة الشحن والتفريغ ذات التيار المستمر مكونات عالية الجودة من العلامات التجارية الدولية مثل ST و IR ، مما يضمن عمر العمل لأكثر من 50000 ساعة. بطارية الليثيوم مجهزة بالتنشيط التلقائي ووظيفة الحماية من درجات الحرارة المنخفضة. مع تقنية MPPT المتقدمة ، لا تقل كفاءة التتبع عن 99.8٪ ، وسعر صرف DC-DC هو 98٪. يمكن أن يلبي وضع التحكم في الوقت 4 فترات مطالب مختلفة من العملاء. خارج الخط 2.4G جهاز تحكم عن بعد قابل للبرمجة ، مسافة الاتصال 50 متر. يمكن إدارة المعلمات ووضع التشغيل والكمية الكهربائية عن طريق تطبيق الهاتف المحمول أو برنامج الكمبيوتر. درجة الحماية هي IP67.

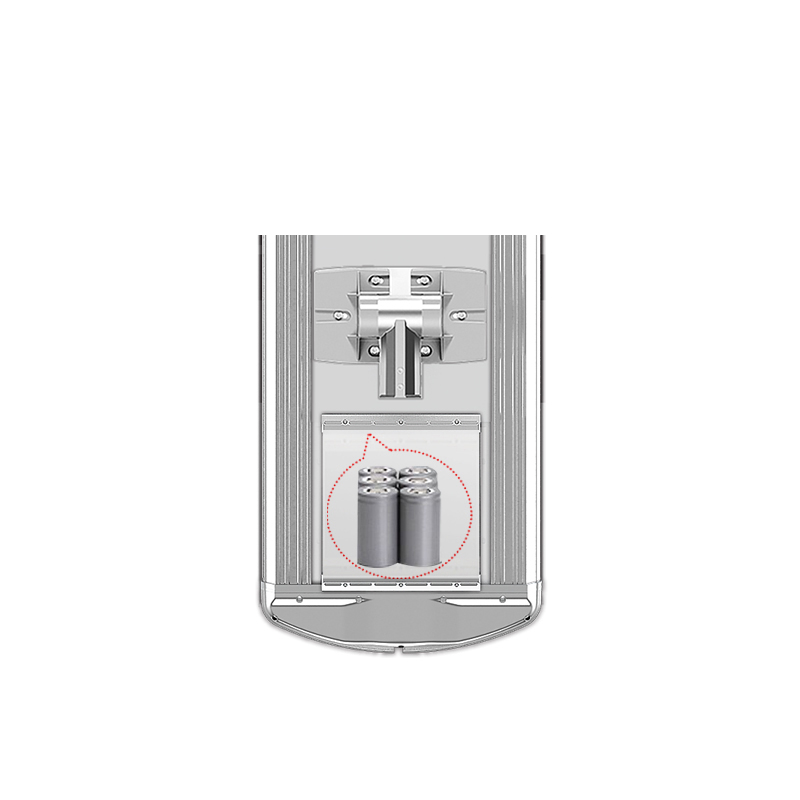

1.2.10 المدمج في الصف بطارية ليثيوم أيون قوية ، يتم فرز خلية البطارية بدقة. الانحراف بين الخلايا أقل من 4mΩ + 5mV. يعد التجميع الصارم باتساق المقاومة الداخلية ، ويصل معدل الشحن والتفريغ إلى 99٪. يستخدم الألومنيوم الإشعاعي الحراري الجيد لصندوق بطارية الحماية الخارجية ؛ درجة الحماية هي IP67 ، وتضمن حياة العمل لأكثر من 8 سنوات.

1.2.11 قابس مقاوم للماء على مستوى الطيران مخصص ، شهادات 3C للكابل المغلف ، يتم استخدام PA66 المقاوم للهب في الوصلة ، ومعتمد من CQC. تصميم سهل الاستخدام لوحدة التوصيل يمنع المكونات الإلكترونية من الاحتراق عن طريق الاتصال العكسي. المفصل الداخلي الملحوم الأوتوماتيكي يمنع اللحام غير الكافي. يتوافق أداء السلامة مع معيار GB70000.1-2015 ، وهو مقاوم لضغط الكرة 120 درجة ؛ مقاومة للحرارة ، ومقاومة للهب ، ومقاومة لاختبار التتبع ، وعمر العمل أكثر من 10 سنوات.

1.2.12 تركيب زاوية القاعدة قابلة للتعديل من 0 إلى 60 درجة. إنها تستخدم الألومنيوم الياباني ADC12 ، المعروف أيضًا باسم الألومنيوم رقم 12 ، سبائك الألومنيوم سلسلة Al-Si-Cu ، وهي نوع من سبائك الألومنيوم المصبوبة بالضغط ، مقاومة للأكسدة حتى تتعرض للهواء على المدى الطويل ، أداء جيد لمقاومة التآكل والصدمات ، إنه الجزء الحامل المثالي لللمعين.

1.2.13 تم اعتماد الرش الحر الساكن في معالجة السطح ، وهو أفضل من الطلاء على قوة اللصق ومقاومة التآكل والشيخوخة. تضمن تقنية الرش استقرار سطح المنتجات لأكثر من 10 سنوات.

 1.4 التحكم في الإنترنت (اختياري)

( تحكم ) ( هوائي اتصال ) ( اتصال )

يتوفر هذا المنتج للتحكم في الإنترنت والتحكم عن بعد في تطبيق الهاتف المحمول ، وبطاقة واحدة بضوء واحد مع اتجاه بزاوية 360 درجة واتصال سريع ، وجهاز تحكم واحد إلى واحد ، وتحكم واحد إلى عدة ، والتحكم في المجموعة كلها متاحة.

1 . مراقب عن بعد: يمكن مراقبة جميع الأضواء في الوقت الحقيقي على الشاشة. سوف يكون الانزعاج عطل. سيتم الإبلاغ عن الموقع والوقت ونوع الخطأ وسجل التشغيل عن طريق الشاشة.

2 . جهاز التحكم عن بعد: يمكن تنفيذ استراتيجية التحكم عن بعد ، بما في ذلك وقت التشغيل والإيقاف ، ووضع التحكم في الوقت ، ووضع التحكم في الضوء ، عن طريق الكمبيوتر في مركز المراقبة. تتوفر جميع أضواء أو أضواء شارع واحد أو أضواء منطقة واحدة للتحكم بشكل منفصل.

3 . التحكم في الضوء الفردي: يمكن التحكم في تشغيل وإيقاف كل ضوء. والتيار ، والجهد ، والطاقة ، ومعدل الشحن ، ومعدل التفريغ ، ودرجة الحرارة الداخلية ، وشدة الإشارة كلها متاحة للتحكم.

4 . مراقبة الأعطال: يمكن مراقبة نوع الخطأ بما في ذلك: عطل اللوحة الشمسية ، خطأ مصدر LED ، خطأ في البطارية وخطأ في وحدة التحكم. يمكن إبلاغ الإنذار إلى المسؤول عن طريق البريد الإلكتروني أو بطرق أخرى

5 . مراقبة السلامة: لرصد وتحليل قاعدة البيانات غير الطبيعية ، للحكم على ما إذا كانت قاعدة البيانات قد سُرقت بشكل ضار.

6 . مجموعة الإضاءة: يتوفر التحكم في الإضاءة والتحكم في الوقت والتحكم الذكي. يمكن ضبط التحكم في الضوء في 6 فترات ؛ يمكن إعداد درجة الإضاءة في فترات مختلفة عن طريق التحكم في الوقت.

7 . إحصائيات البيانات: يمكن فحص حساب استهلاك الطاقة ، وإحصاءات معدل الضوء ، وإحصاءات الأعطال ، وإحصاءات الضوء على الوقت والبيانات التاريخية لكل مصباح يوفر دعمًا قويًا للبيانات لاتخاذ القرار العلمي.

8 . التحكم في تطبيق الهاتف المحمول: تتوفر إدارة ضوء الشارع بالطاقة الشمسية ، بما في ذلك التحكم في تشغيل وإيقاف الإضاءة والتعتيم ، والتحقق من البيانات في الوقت الفعلي والبيانات التاريخية للتحقق من خلال تطبيق الهاتف المحمول.

1.5 أبعاد المنتج (مم)

1.6 مخطط التوزيع

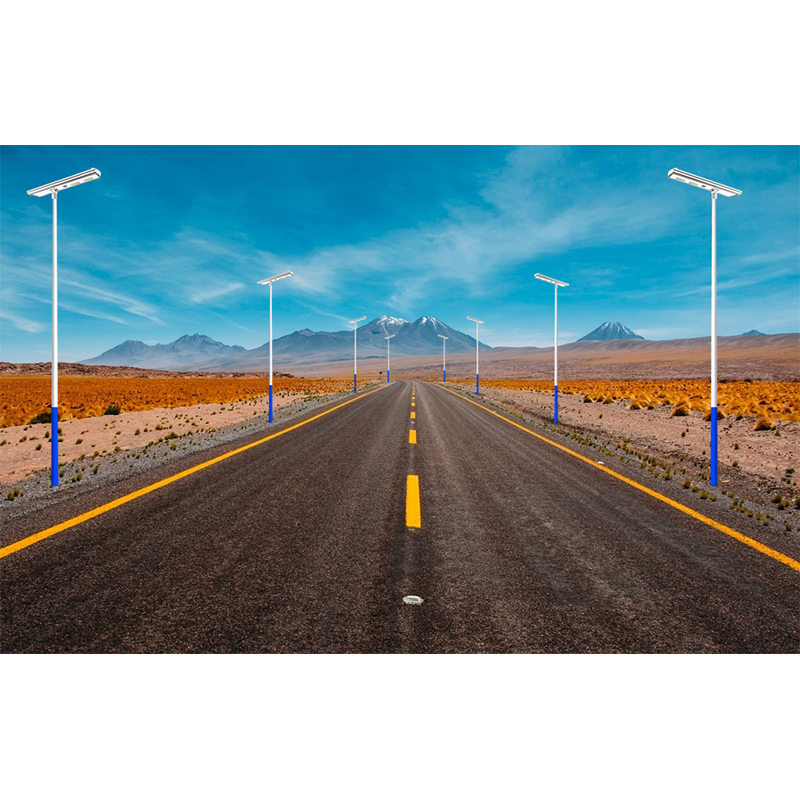

1.7 تثبيت مخطط التأثير

1.8 رسم القطب الخفيف

1.9 80 واط محاكاة الإضاءة - 9 م

طرد

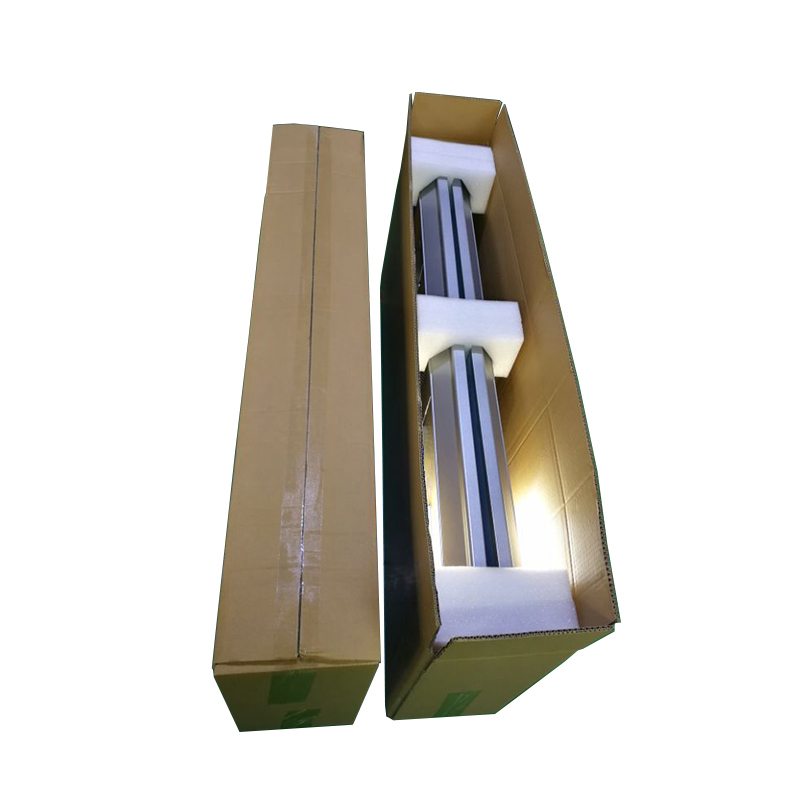

2.1 رسم الحزمة

2.2 قائمة العبوة

2.3 رسم البليت

حجم البليت: 1،495 × 1،100 × 115 ملم

حجم البضائع مع منصة نقالة: 1،495 × 1،100 × 1،330 مم

الكمية: 8 علب × 2 قطعة / الصندوق = 16 قطعة

3 بيئة العمل

ل   درجة الحماية هي IP65. من فضلك لا تستخدم تحت بيئة فوق المعيار.

ل   درجة حرارة العمل -20 ℃ ~ 60 ℃.

ل   تصنيف مقاومة الرياح هو الدرجة 12 الاعصار. يمكن أن يؤدي الإعصار عالي الجودة إلى تلف المنتجات.

4 ملاحظة

ل في   حالة تركيب المنتج في الأرض الشمالية ، يجب تثبيت الألواح الشمسية في اتجاه الجنوب. إذا تم تركيب المنتج في الأرض الجنوبية ، فيجب تركيب الألواح الشمسية في اتجاه الشمال.

ل   يرجى تجنب المنتج المحمي بالبناء أو الشجرة ، مما قد يؤثر على كفاءة شحن الألواح الشمسية ، ويقصر وقت عمل المنتج.

l   يرجى تجنب المنتجات المضاءة بلوحة الإعلانات أو الفوانيس الأخرى ، وفي ظل هذه الظروف ، سيحكم SSL أنه كان وقت النهار ولا يعمل مع الوضع الليلي.

ل   يرجى تقشير الفيلم الواقي على الألواح الشمسية ، وضعه تحت الضوء الطبيعي في الهواء الطلق ، سيتم تنشيط المنتج ويأتي في حالة الشحن تلقائيًا.

ل   يجب شحن المنتج كل 6 أشهر إذا تم تخزينه لفترة طويلة. ضعها في الهواء الطلق مع لوحة شمسية موجهة لأشعة الشمس لمدة 6 إلى 7 ساعات للشحن.

ل   يرجى العمل بدقة اتباع تعليمات المنتج.

ل   يرجى عدم تفكيك المنتج من قبل الشخص العادي ، مما قد يتسبب في تلف المنتج.

ل   يرجى عدم تغطية جانب الإضاءة بالورق أو القماش. احتفظ بالمنتج بعيدًا عن المواد القابلة للاشتعال.

l   يحظر إدخال الإشارة الكهربائية الخارجية إلى المصابيح الداخلية ، والتي يمكن أن تتضرر بشكل دائم من خلال الإشارة الخارجية.

5 استكشاف الأخطاء وإصلاحها

ل   Luminary لا يعمل بعد التثبيت ؟

تأكد من تشغيل النجم.

ب إذا لم يكن هناك مفتاح ، تأكد مما إذا كان الفيلم الواقي على اللوحة الشمسية قد تم تقشيره.

ج تأكد من تركيب المصابيح في ضوء النهار بحيث يتم تنشيط الألواح الشمسية بواسطة ضوء الشمس ، ثم يمكن أن تعمل في الليل.

d يرجى الابتعاد عن الضوء الآخر المضاء إذا كانت هناك لوحة إعلانات أو فوانيس أخرى فوق أو بجانب المصباح. لن يعمل المصباح تحت إضاءة الإضاءة الأخرى.

l   جزء من النجوم لا تعمل؟

تركيب المصباح بالقرب من الليل ، لذلك لا يتم تنشيط الألواح الشمسية بواسطة ضوء الشمس. سوف يتعافى من العمل في اليوم التالي.

ل   سطوع النجم منخفضة؟

سعة البطارية المقدرة هي فقط 40٪ إلى 50٪ للتسليم لمسافات طويلة. سوف يتعافى السطوع بعد 2 أو 3 أيام من ضوء الشمس.

6 الضمان

إذا تم استخدام المنتج المعيب باتباع التعليمات ، فسنقدم خدمة استبدال المنتج وفقًا لعنصر الضمان.

الظروف أدناه ليست في نطاق الضمان:

6.1 المنتج يسقط أو يتضرر أثناء النقل ، عطل ناتج عن طريقة تشغيل غير صحيحة للعميل.

6.2 عطل ناتج عن حريق أو زلزال أو فيضان أو إعصار أو كارثة طبيعية أخرى.

6.3 تنتهك العملية شروط الإعداد وطريقة التطبيق والملاحظات المسجلة في التعليمات.

6.4 يتمتع Suntisolar بحق الملكية الخاص بالمنتج الذي تم إنشاؤه بواسطة r .

6.5 يتم تحصيل رسوم الصيانة بعد فترة الضمان.

ملاحظة: أبعاد الحاوية على النحو التالي:

حاوية 20 قدما: 5890 × 2342 × 2،388mm. ارتفاع المدخل 2،280 مم.

40HQ: 12017 × 2342 × 2693 ملم. ارتفاع المدخل 2580 مم.
