Z86 80W SMD Specification

Detailed Description

1.1 Product Parameter

Model：	XT1655SELD80-D5
LED Quantity：	30 PCS 5050
Module Quantity (pcs)：	2
Power：	80W

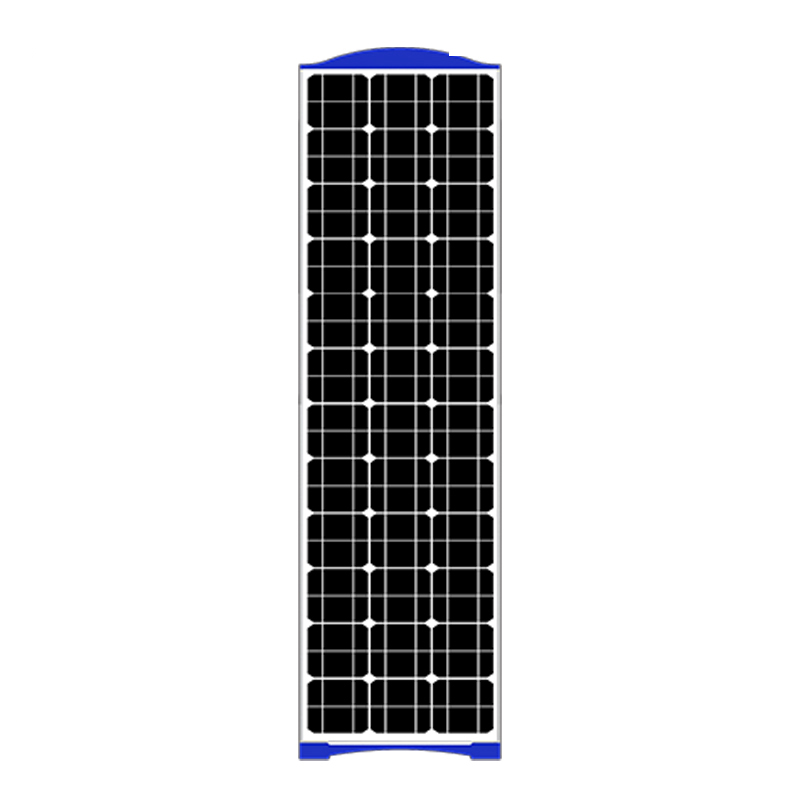

Solar Panel：	Monocrystalline Silicon 36V/100W

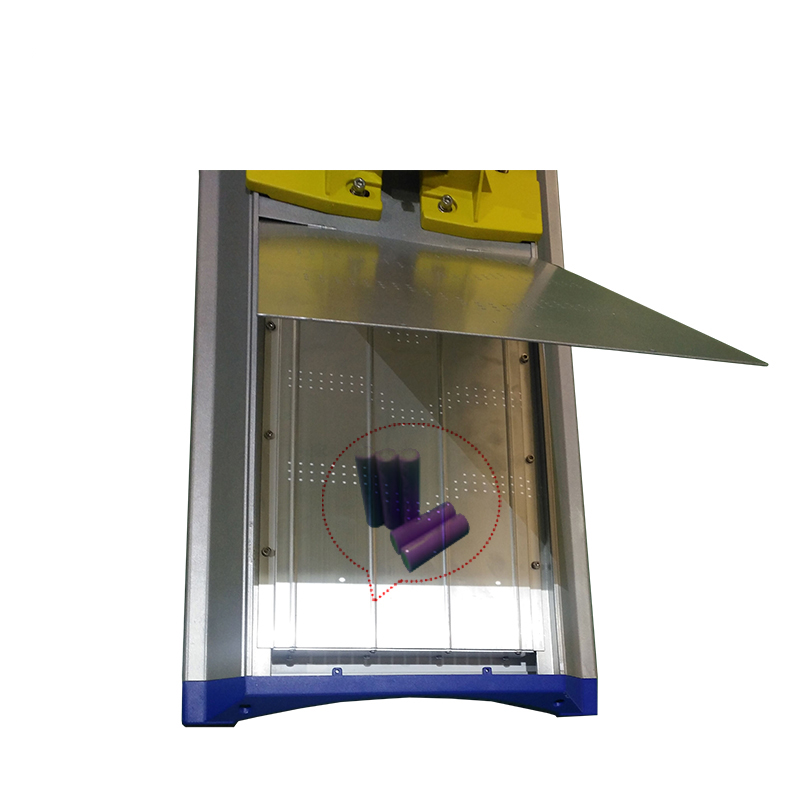

Battery：	Grade A Lithium Ion Battery22.5Ah/24V
Adjustable Angle of Module(±10°)：	Yes
Contrtol Mode：	Light Control+Time Control
Working time under full power：	12h
Working time under intelligent power：	84h
Charging time（1000W/m2）	6h
On-off threshold level：	on≦8LUX，OFF≧10LUX
Secondary lighting distribution：	PC
Beam Angle：	C0~180 140°/ T90~270 80°
Protection Grade：	IP65
Photoelectric Parameter：
Color Temperature(K)：	3000-6500K
CRI(Ra)：	70
Lumens(lm)：	9000-10000lm
Intelligent Mode:	Yes
Working under rainy days：	7-10 Days
Package：
Net Weight((kg)：	24.3kg±5%
Gross Weight (kg)：	51.4kg±5%(2pcs/box)
Product Dimension (mm)：	1655×428×62mm±5%
Package Dimension(mm)：	1705×227×495mm±5%
Quantity in 20/40 Feet Container(Accessories)	226/528PCS（With pallet）
Environmental Temperature：
Discharging Temperature (℃)：	-20～60
Charging Temperature (℃)：	-20～60
Storage Temperature (℃)：	0～45
Installing Parameter：
Diameter of Pole：	Ø89mm
Screw Fixation：	Yes
Wind resistance level(km/h)：	209
Installation Height (m)：	9-10
Installation Distance（m)：	27-30
Irradiation Area（m2）	300

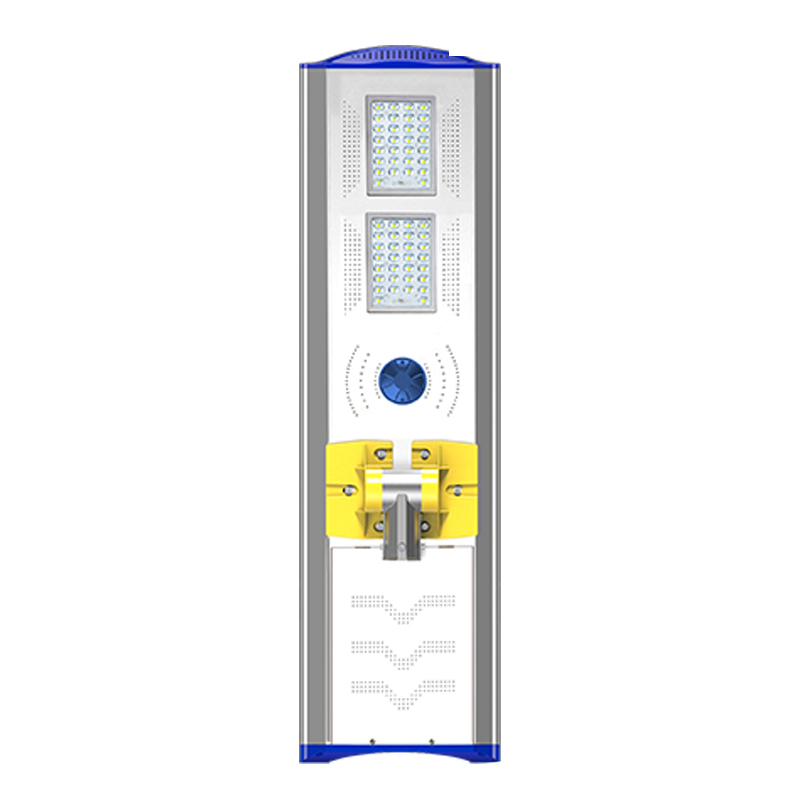

1.2 Product Dimension：（mm）

Z86 80W SMD Specification(图1) 1.3 Light Distribution

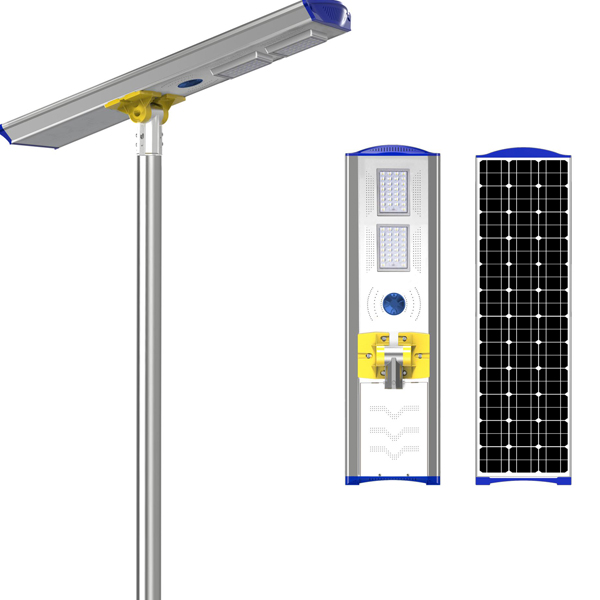

Z86 80W SMD Specification(图2) 1.4 Light Pole Sketch

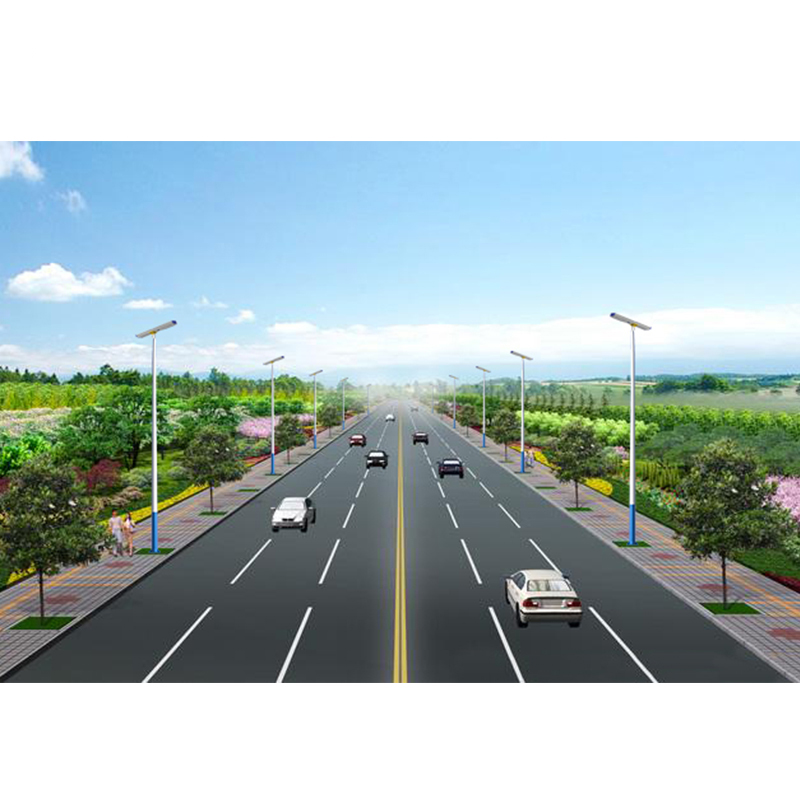

Z86 80W SMD Specification(图3) 1.5 80W Illumination Simulation-10m

Z86 80W SMD Specification(图4)

2 Package

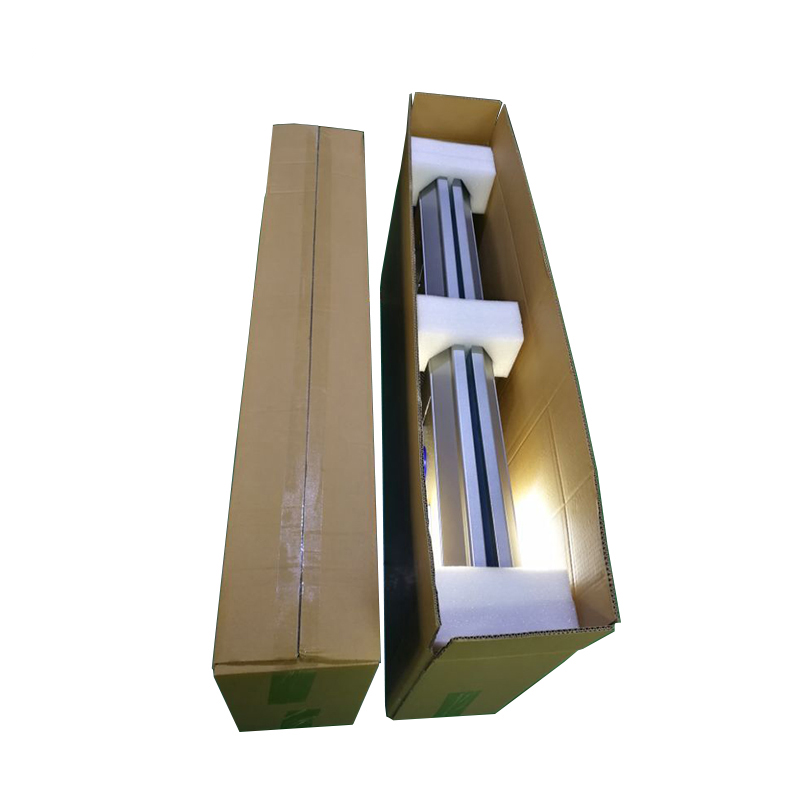

2.1 Package Sketch

Z86 80W SMD Specification(图5) 2.2 Package List

2.3 Pallet Sketch
Pallet Size：1700×1100×115mm
Goods with Pallet Size：1700×1100×1150mm
Quantity：10 Boxes×2pcs/Box=20PCS
