Z86 50W SMD Specification

Detailed Description

1.1 Technical Parameters

Model：	XT1215SELD50-D5
LED Quantity：	30 PCS 5050
Module Quantity (pcs)：	1
Power：	50W
Solar Panel：	Monocrystalline Silicon 18V/70W
Battery：	Grade A Lithium Ion Battery 30Ah/12V
Adjustable Angle of Module(±10°)：	Yes
Contrtol Mode：	Light Control+Time Control
Working time under full power：	12h
Working time under intelligent power：	84h
Charging time（1000W/m2）	6h
On-off threshold level：	on≦8LUX，OFF≧10LUX
Secondary lighting distribution：	PC
Beam Angle：	C0~180 140°/ T90~270 80°
Protection Grade：	IP65
Photoelectric Parameter：
Color Temperature(K)：	3000-6500K
CRI(Ra)：	70
Lumens(lm)：	6000-7000lm
Intelligent Mode:	Yes
Working under rainy days：	7-10 days
Package：
Net Weight((kg)：	18.5kg±5%
Gross Weight (kg)：	39.0kg±5%(2pcs/box)
Product Dimension (mm)：	1215×428×62mm±5%
Package Dimension(mm)：	1265×227×495mm±5%
Quantity in 20/40 Feet Container(Accessories)	286/704PCS（With Pallet）
Environmental Temperature：
Discharging Temperature (℃)：	-20～60
Charging Temperature (℃)：	-20～60
Storage Temperature (℃)：	0～45
Installing Parameter：
Diameter of Pole：	Ø60mm
Screw Fixation：	Yes
Wind resistance level(km/h)：	209
Installation Height (m)：	7-8
Installation Distance（m)：	21-24
Irradiation Area（m2）	192

1.2 Product Dimension (mm)

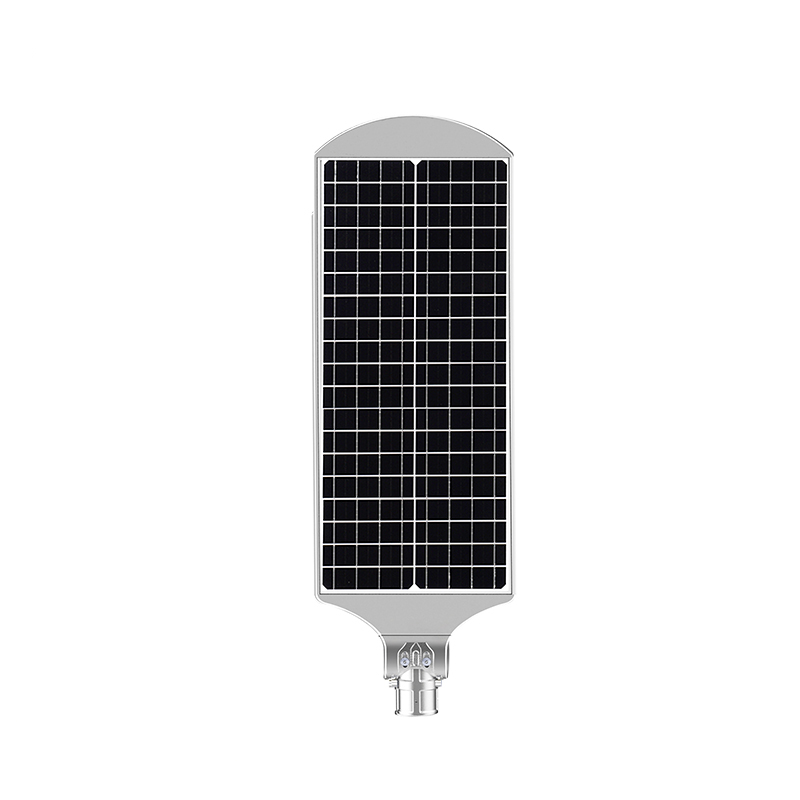

Z88 120W SMD Specification(图1) 1.3 Distribution Diagram

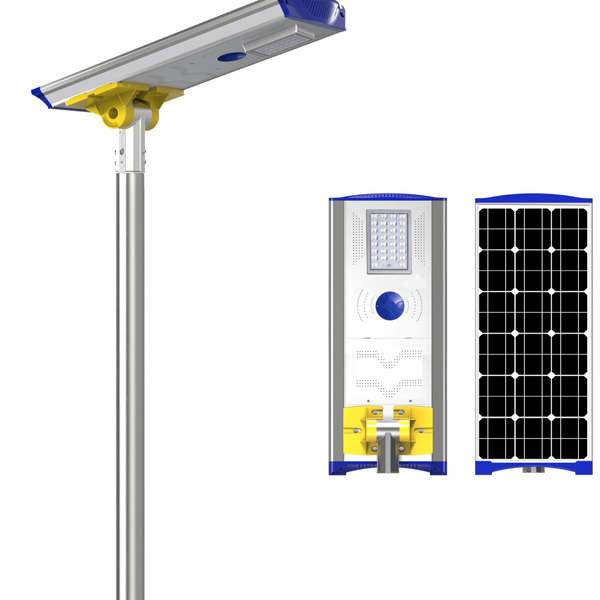

Z86 50W SMD Specification(图2) 1.4 Light Pole Sketch

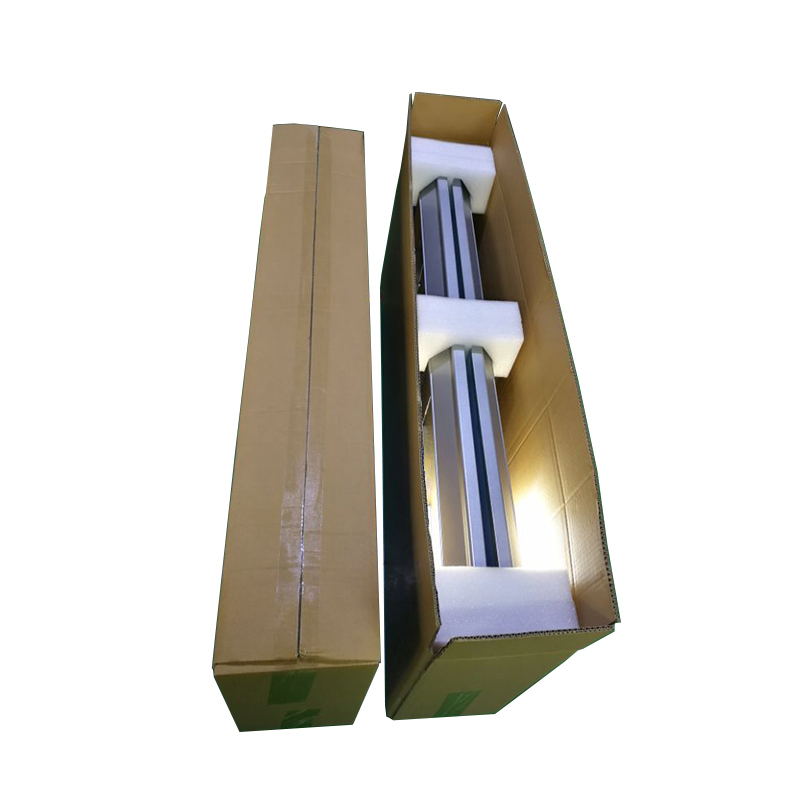

Z88 120W SMD Specification(图3) 1.5 120W Illumination Simulation-12m

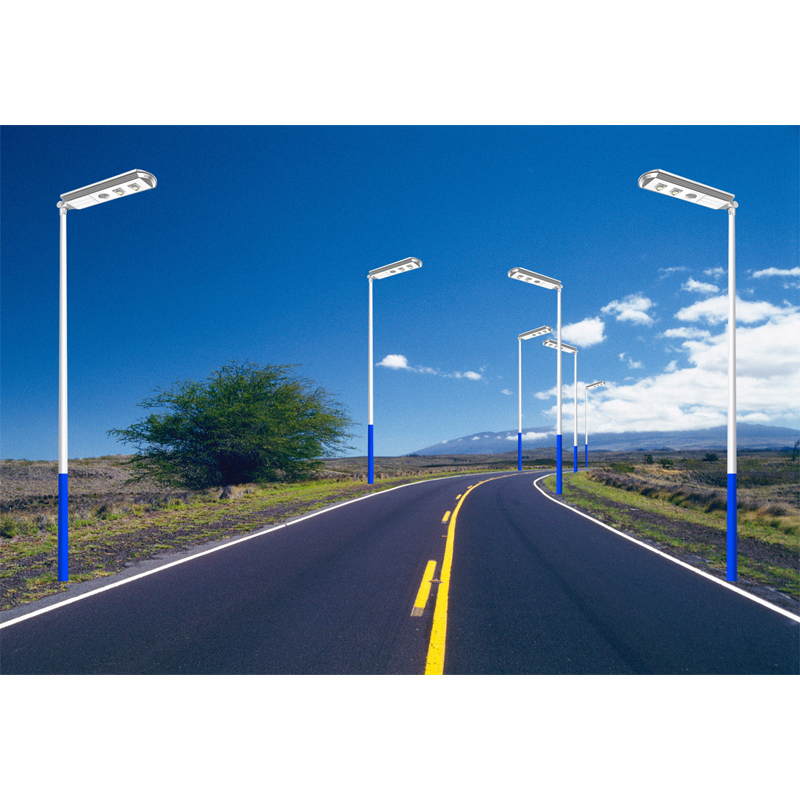

Z88 120W SMD Specification(图4)

2 Package
2.1 Package Sketch

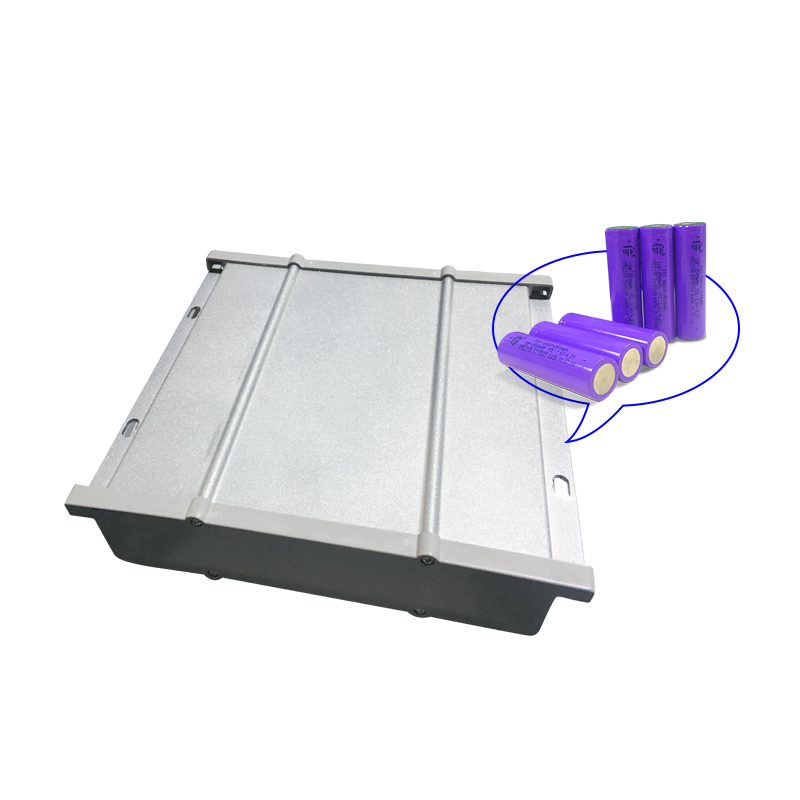

Z88 120W SMD Specification(图5) 2.2 Package List
