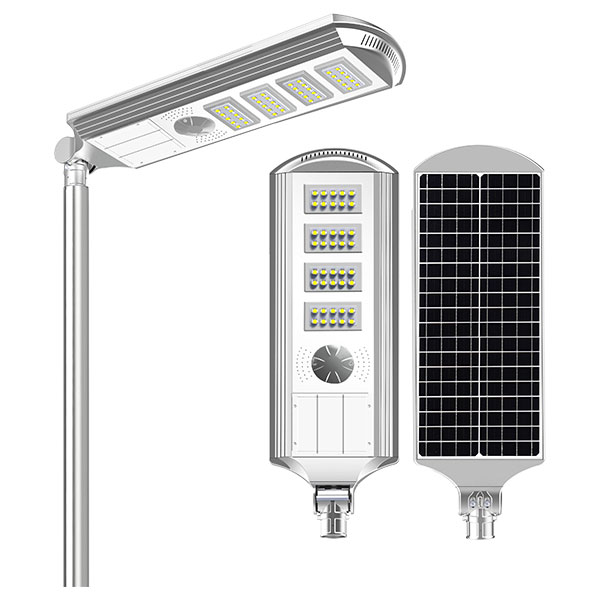

Z66 40W SMD Specification

Detailed Description

1.1 Technical Parameters

Model：	XT1190SELD40-D5
LED Quantity：	10 PCS 5050
Module Quantity（pcs）：	4
Power（W）：	40W
Solar Panel（Wp）：	Monocrystalline Silicon 18V/55W
Battery（Ah）：	Grade A Lithium Ion Battery 25Ah/12V
Adjustable Angle of Module（±15°）：	Yes
Control Mode：	Light Control+Time Control
Working time under full power（h）：	12h
Working time under intelligent power（h）：	36h
Charging time（1000W/m²）	6h
On-off threshold level（LUX）：	on≦8LUX，OFF≧10LUX
Secondary lighting distribution：	PC
Beam Angle（°）：	C0~180 140°/ T90~270 70°
Protection Grade：	IP65
Photoelectric Parameter：
Color Temperature（K）：	3000-6500K
CRI（Ra）：	70
Lumens（lm）：	4800-5600lm
Intelligent Mode:	Yes
Working under rainy days：	365 days
Package：
Net Weight（kg）：	11.8kg±5%
Gross Weight（kg）：	25.5kg±5%(2pcs/box)
Product Dimension（mm）：	1190×370×86mm±5%
Package Dimension（mm）：	1210×225×445mm±5%
Quantity in 20/40 Feet Container：（Pallet）	356/954PCS
Quantity in 20/40 Feet Container：（No Pallet）	436/1044PCS
Environmental Temperature：
Discharging Temperature（℃）：	-20～60
Charging Temperature（℃）：	-20～60
Storage Temperature（℃）：	0～45
Installing Parameter：
Diameter of Pole（mm）：	Ø60mm
Screw Fixation：	Yes
Wind resistance level（km/h）：	209
Installation Height（m）：	6-7
Installation Distance（m）：	20-25
Irradiation Area（m²）：	175

1.2 Product Dimension (mm)

Z88 120W SMD Specification(图1) 1.3 Distribution Diagram

Z88 120W SMD Specification(图2) 1.4 Light Pole Sketch

Z88 120W SMD Specification(图3) 1.5 120W Illumination Simulation-12m

Z88 120W SMD Specification(图4)

2 Package

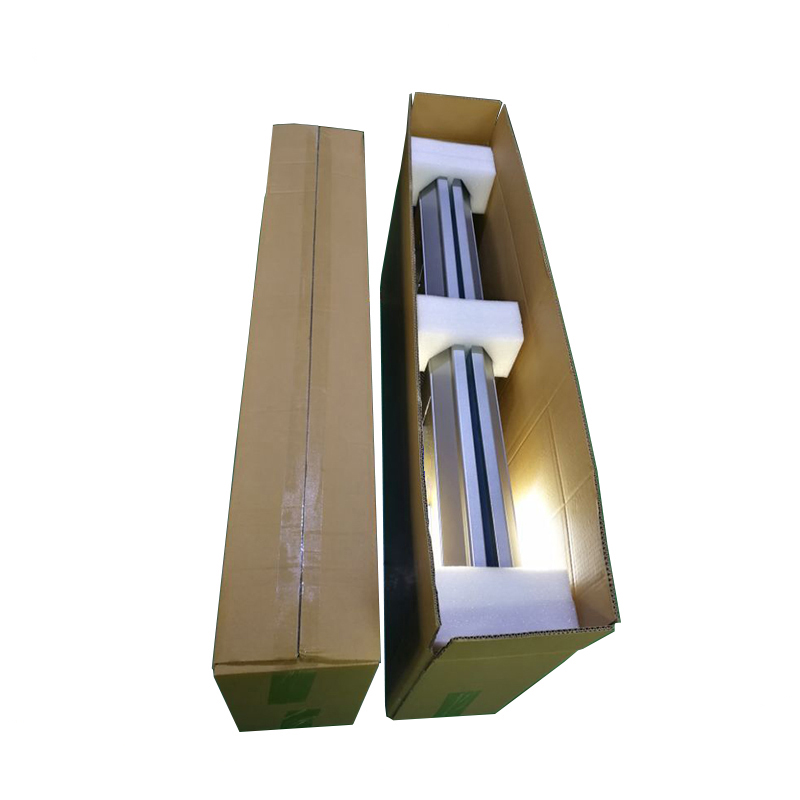

2.1 Package Sketch

Z88 120W SMD Specification(图5) 2.2 Package List
