1 Introducción de producto

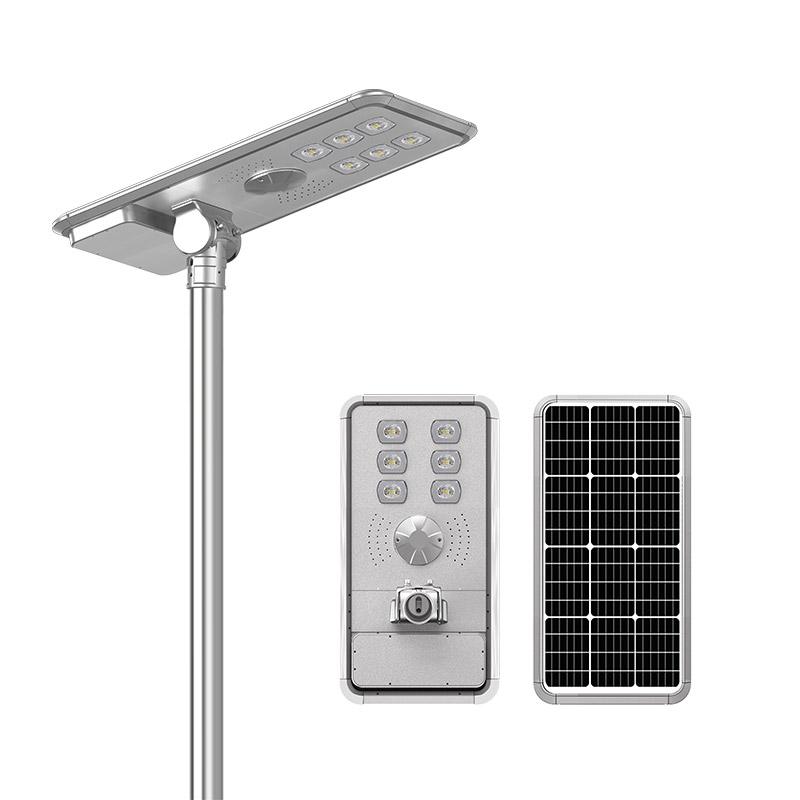

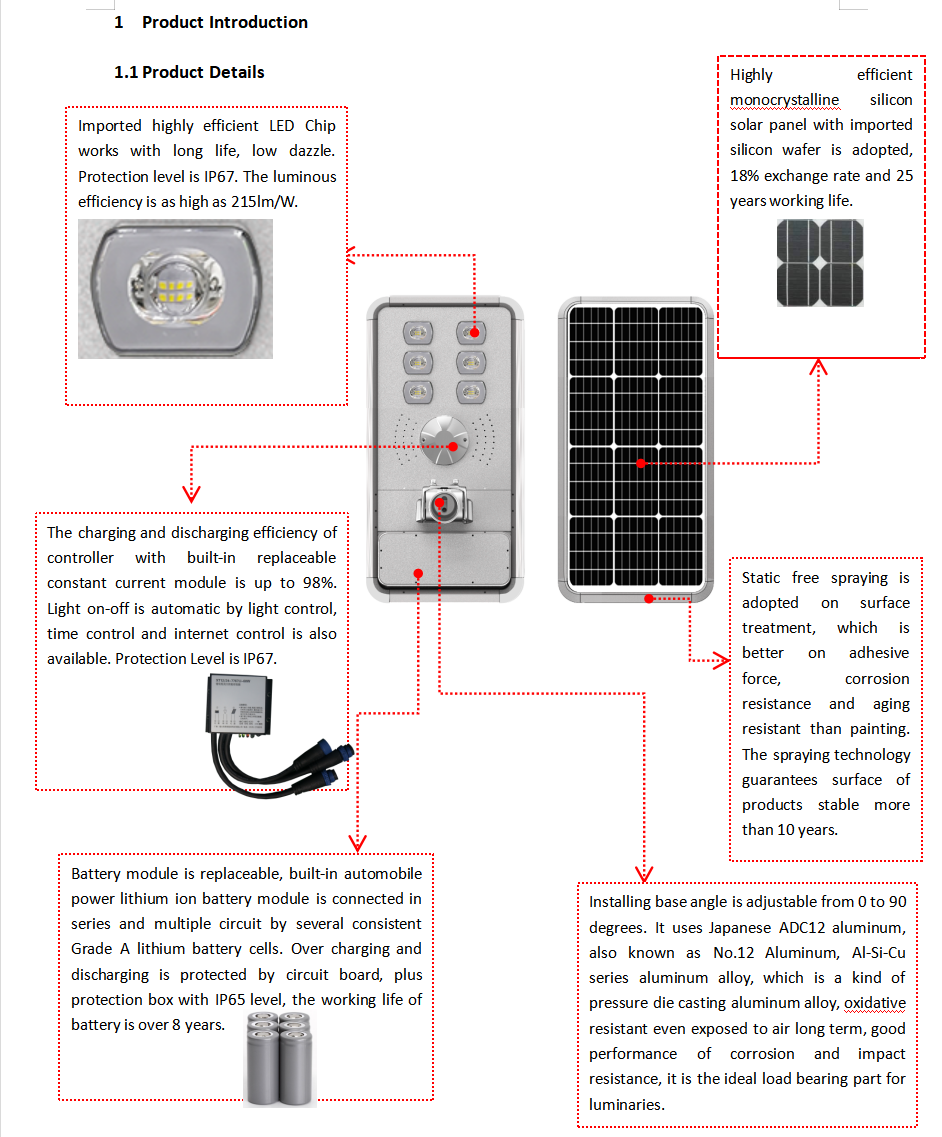

1.1 Detalle del producto

1.2 Descripción del producto

1.2.1 Es un producto creativo de alumbrado público solar ecológico, que ahorra energía y es respetuoso con el medio ambiente.

1.2.2 Con nueva estructura y fácil instalación, trabajadores no capacitados podrían instalarlo en 5 minutos.

1.2.3 Con una vida útil varias veces más larga que las luminarias de alumbrado público solar independientes y las luminarias de batería de plomo-ácido, es el precursor de la farola solar.

1.2.4 Con un diseño modular, el producto está sellado de forma independiente y a prueba de agua, sin mantenimiento.

1.2.5 Adopta una fuente de luz 3030 con brillo máximo y técnica de relleno de pegamento dentro de la lente. La eficiencia luminosa es de hasta 215lm / W, que se incrementa en más de un 30% en comparación con el módulo existente. Esto lo convierte en el módulo LED más brillante del mercado. El grado de protección es IP67, incluso podría usarse directamente bajo el agua. También se beneficia de la buena protección y la radiación de calor, la depreciación del lumen es casi 0 después de 6000 horas, y el mantenimiento del lumen es superior al 80% después de 50,000 horas.

1.2.6 Se adoptan partículas de plástico importadas resistentes al envejecimiento para la distribución de luz secundaria, umbral de deslumbramiento inferior al 10%, grado uniforme superior a 0,7. No hay un punto de luz ni un círculo amarillo en la carretera.

1.2.7 El silicio monocristalino importado de alta eficiencia garantiza una vida útil de más de 25 años, con un tipo de cambio de silicio del 22% y un tipo de cambio completo del panel solar del 18%.

1.2.8 El módulo de gestión de carga y descarga de corriente constante utiliza componentes de alta calidad de marcas internacionales como ST e IR, lo que garantiza una vida útil de más de 50000 horas. La batería de litio está equipada con activación automática y función de protección de baja temperatura. Con la tecnología MPPT avanzada, la eficiencia de seguimiento no es inferior al 99,8%, la tasa de cambio DC-DC es del 98%. El modo de control de tiempo de 4 períodos puede satisfacer diferentes demandas de los clientes. Control remoto programable fuera de línea 2.4G, la distancia de comunicación es de 50 m. Los parámetros, el modo de funcionamiento y la cantidad eléctrica pueden gestionarse mediante una aplicación móvil o un software informático. El grado de protección es IP67.

1.2.9 Grado incorporado Una potente batería de iones de litio, la celda de la batería está estrictamente clasificada. La desviación entre celdas es inferior a 4 mΩ + 5 mV. La agrupación estricta promete consistencia de resistencia interna, la tasa de carga y descarga alcanza el 99%. El aluminio de buena radiación de calor se utiliza para la caja de batería de protección externa; El grado de protección es IP67, garantiza una vida útil superior a 8 años.

1.2.10 Enchufe a prueba de agua a nivel de aviación personalizado, certificados 3C para cable enfundado, PA66 resistente al fuego se usa en la junta y certificado con CQC. El diseño infalible y fácil de usar para la unidad enchufable evita que los componentes electrónicos se quemen por la conexión inversa. La junta interna soldada automática evita una soldadura insuficiente. El rendimiento de seguridad cumple con el estándar GB70000.1-2015, resistente a una presión de bola de 120 grados; resistente al calor, resistente a las llamas y resistente a las pruebas de seguimiento, la vida útil es de más de 10 años.

1.2.11 El ángulo de la base de instalación se puede ajustar de 0 a 90 grados. Utiliza aluminio japonés ADC12, también conocido como aluminio n. ° 12, aleación de aluminio de la serie Al-Si-Cu, que es un tipo de aleación de aluminio de fundición a presión, resistente a la oxidación incluso expuesta al aire a largo plazo, buen rendimiento de corrosión y resistencia al impacto. , es la pieza de soporte de carga ideal para luminarias.

1.2.12 Se adopta la pulverización libre de estática en el tratamiento de la superficie, que es mejor en fuerza adhesiva, resistencia a la corrosión y resistente al envejecimiento que la pintura. La tecnología de pulverización garantiza la superficie de los productos estable más de 10 años.

1.3 Parámetro del producto

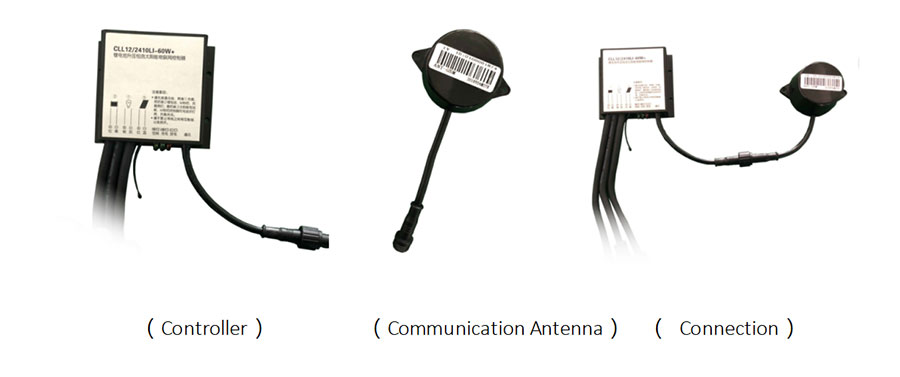

1.4 Control de Internet

Este producto está disponible para control de Internet y control remoto de aplicaciones móviles, una tarjeta, una luz con dirección de 360 °, comunicación rápida y lejana, control uno a uno, control uno a muchos y control de grupo están disponibles.
1. Monitor remoto: todas las luces se pueden controlar en tiempo real en la pantalla. El mal funcionamiento se alarmaría; la posición, la hora, el tipo de falla y el registro de operación se informarán en la pantalla.
2. Control remoto: la estrategia de control remoto, incluido el tiempo de encendido y apagado, el modo de control de tiempo, el modo de control de luz, se puede realizar por computadora en el centro de monitoreo. Todas las luces, luces de una calle o luces de un distrito están disponibles para controlar por separado.
3. Control de luz única: Se puede controlar el encendido y apagado y la atenuación de cada luz. Y la corriente, el voltaje, la potencia, la velocidad de carga, la velocidad de descarga, la temperatura interna y la intensidad de la señal están disponibles para controlar.
4. Monitoreo de fallas: El tipo de falla que se puede monitorear incluye: falla del panel solar, falla de la fuente de LED, falla de la batería y falla del controlador. La alarma se puede informar al administrador por correo electrónico u otras formas.
5. Monitoreo de seguridad: para monitorear y analizar bases de datos anormales, para juzgar si la base de datos fue robada maliciosamente.
6. Conjunto de iluminación: control de luz, control de tiempo y control inteligente están disponibles. El control de la luz se puede configurar en 6 períodos; El grado de iluminación en diferentes períodos se puede configurar mediante control de tiempo.
7. Estadísticas de datos: se pueden verificar el cálculo del consumo de energía, estadísticas de velocidad de luz, estadísticas de fallas, estadísticas de tiempo de luz y datos históricos de cada lámpara. Proporciona un sólido respaldo de datos para la toma de decisiones científicas.
8. Control de aplicación móvil: la gestión de alumbrado público solar, incluido el encendido y apagado de la luz y el control de atenuación, la verificación de datos en tiempo real y los datos históricos están disponibles para su verificación mediante la aplicación móvil.

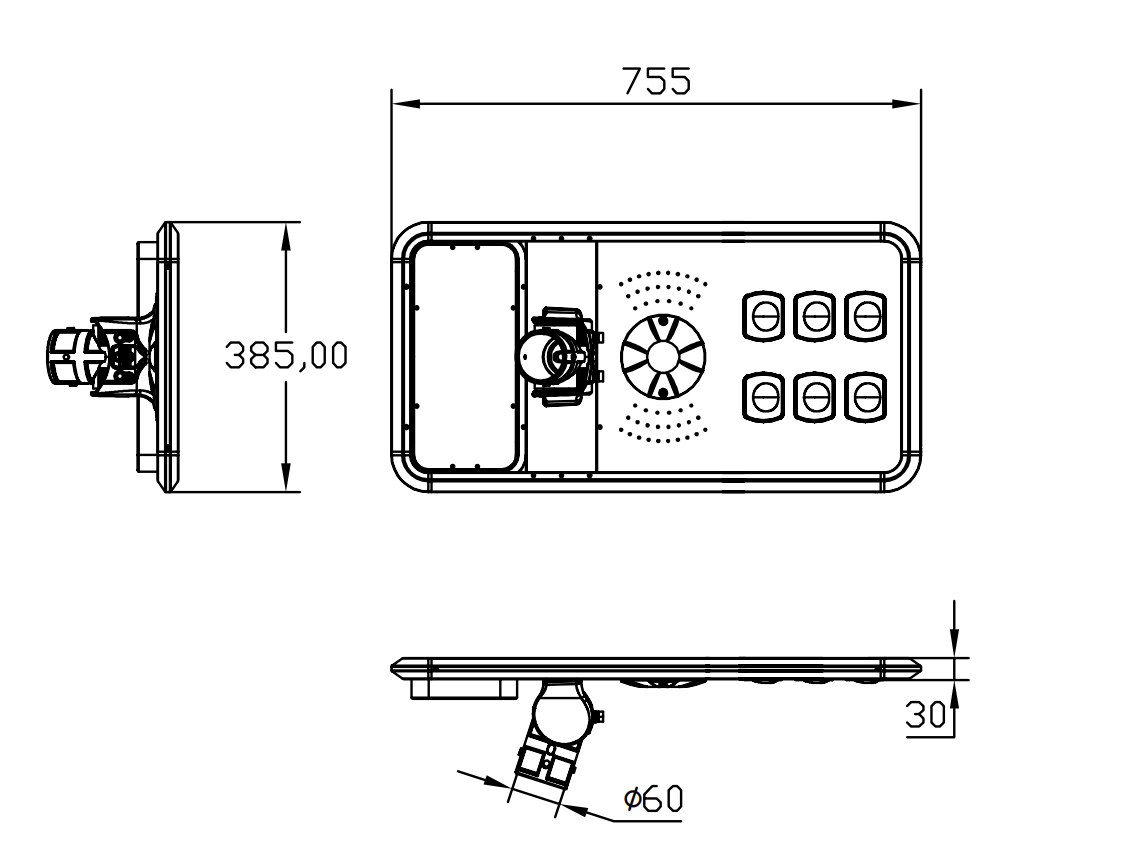

1.5 Dimensión del producto: （mm）

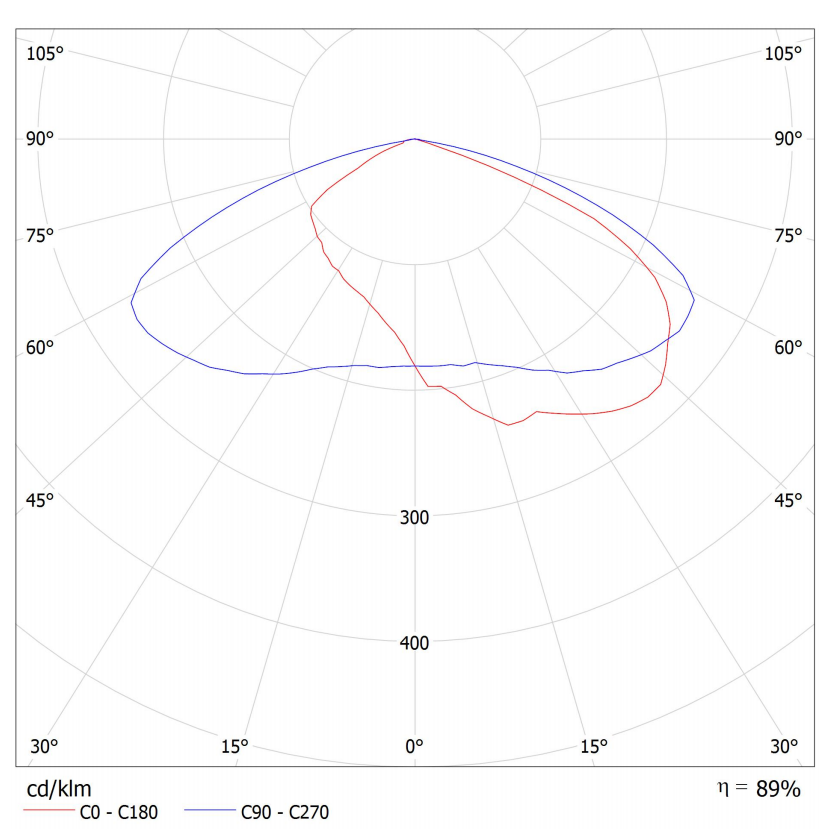

1.6 Distribución de luz

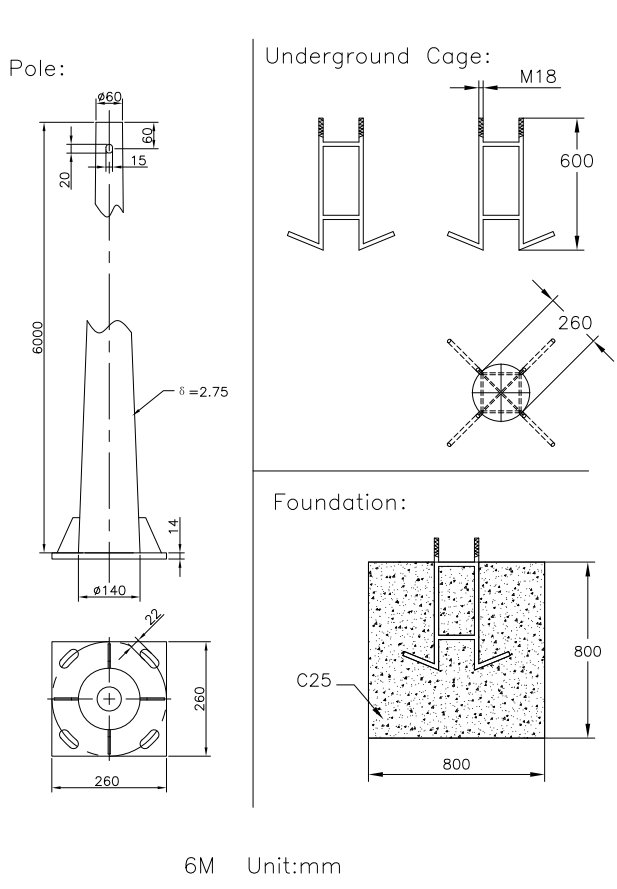

 1.7 Bosquejo del poste de luz

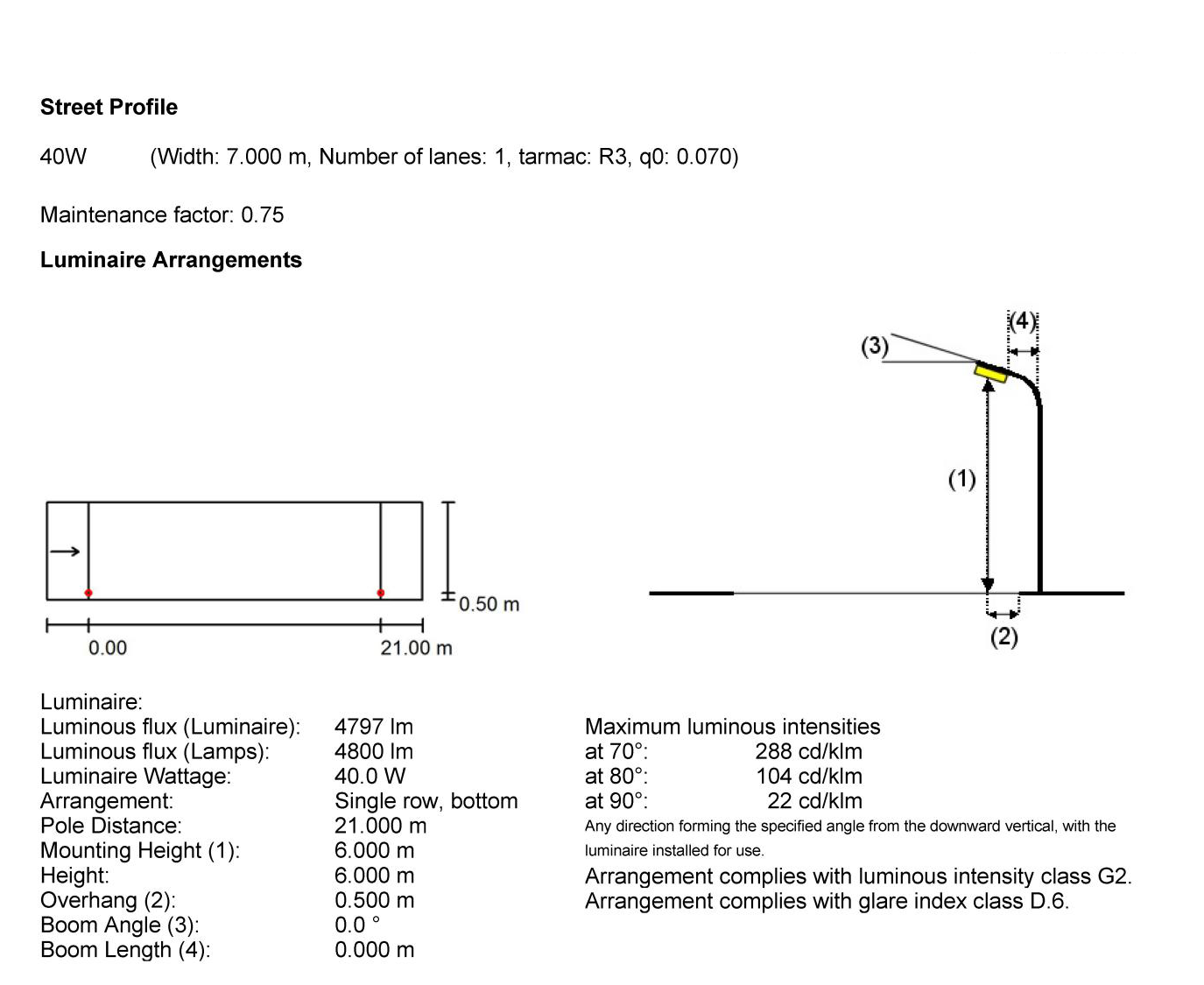

1.9 Simulación de iluminación 40W-6m

Paquete 2

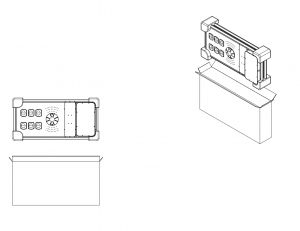

2.1 Bosquejo del paquete

2.2 Lista de paquetes

3 Ambiente de trabajo

Protection Grade is IP65，do not use under environment over the standard.
Working Temperature is -20℃~60℃。
Classification of wind resistance is Grade 12 Typhoon, higher grade typhoon could damage the products.

4 Notes

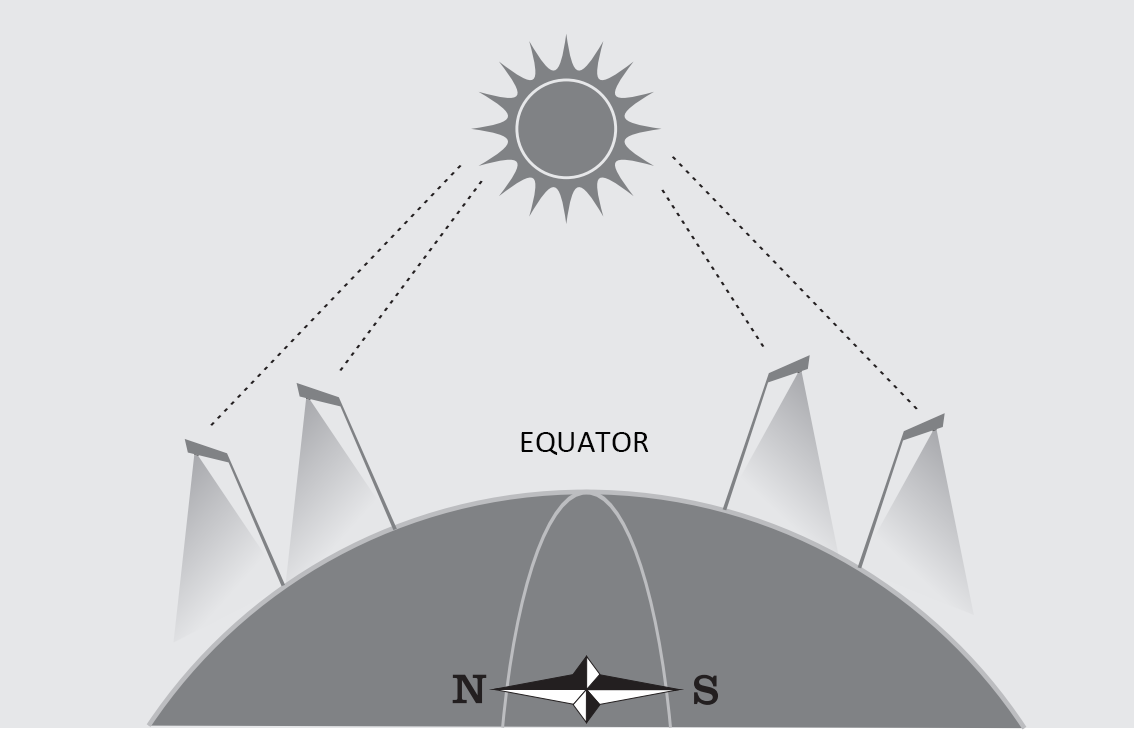

If product installed in north earth, solar panel should be installed oriented to south, if product installed in south earth, solar panel should be installed oriented to north.

Please avoid product shielded by construction or tree, which would affect charging efficiency of solar panel, and shorten product working time.
Please avoid products illuminated by advertising board or other lanterns, under which condition the SSL would judge it was day time and not work with night mode.
Please peel off the protective film on solar panel, put it under outdoor natural light, the product would be activated and come to charging state automatically.
Product should be charged every 6 month if it were stored long term. Put it outdoor with solar panel oriented to sunlight for 6 to 7 hours charging.
Please operate strictly following product instruction.
Please do not take product apart by layman, which could cause product damaged.
Please do not cover the lighting side by paper or fabric. Keep product away from inflammable.
External electric signal is prohibited to introduced to internal luminary, which could be permanently damaged by external signal.

5 Trouble Shooting

 Luminary does not work after installation？
a Confirm if the luminary is turned on.
b If there were no switch, confirm if the protective film on solar panel had been peeled off.
c Make sure luminary were installed in daylight so that the solar panel is activated by sunlight, then it can work in night.
d Please keep away from other light illuminating if there were advertising board or other lanterns above or beside the luminary. The luminary would not work under other lighting illumination.
 Part of luminaries don’t work？
Luminary installed near to night, so the solar panel is not activated by sunlight. It would recover working next day.
 The brightness of luminary is low？
Rated battery capacity is only 40% to 50% for long distance delivery. Brightness would recover after 2 or 3 days sunlight.

6 Warranty

If faulted product were used following instruction, we will provide product replacement service according to the warranty item.
Circumstances below are not in warranty range:
6.1 Product fall down or damaged during transportation, malfunction caused by incorrect operation method of customer.
6.2 Malfunction caused by fire, earthquake, flood, typhoon or other natural disaster.
6.3 Operation violate to the setting condition, method of application and notes recorded in instruction.
6.4 Suntisolar has the proprietorial right of replaced product.
6.5 Maintenance beyond warranty period is charged.

Note：Container dimension is as below ：
20 Feet Container：5890×2342×2388mm，Entrance Height is 2280mm；
40HQ：12017×2342×2693mm，Entrance Height is 2580mm.
