1 Introducción de producto

1.1 Detalles del producto

1.2 Descripción de la producción

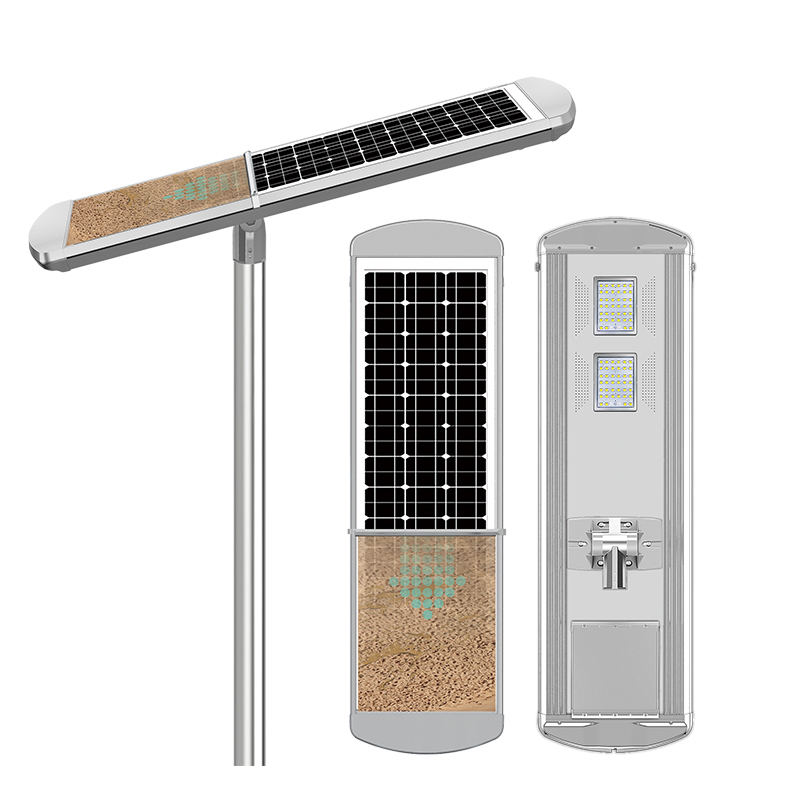

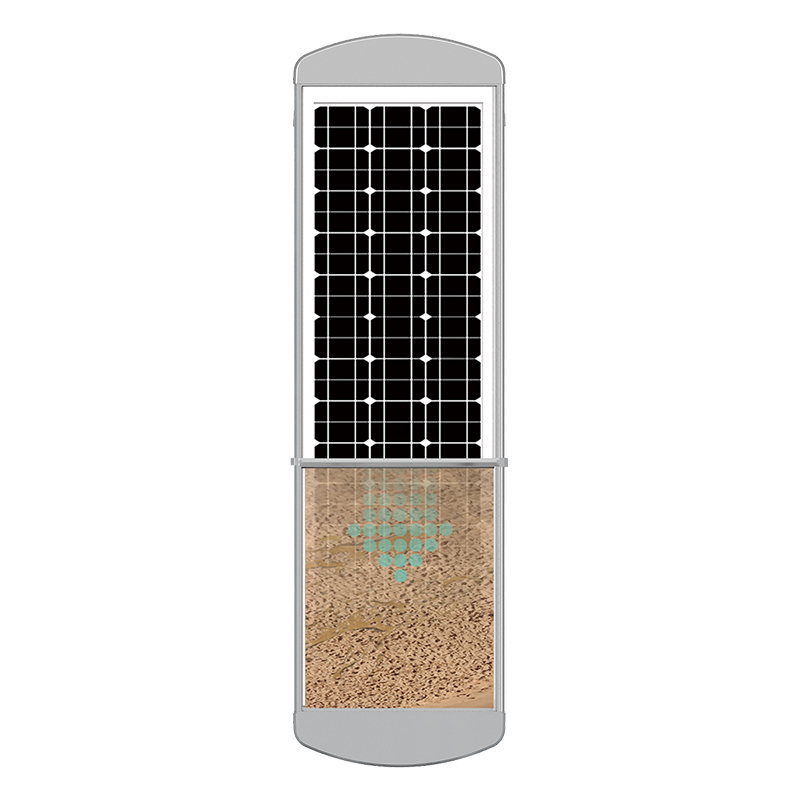

1.2.1 Es un producto creativo de alumbrado público solar ecológico, que ahorra energía y es respetuoso con el medio ambiente con sistema de autolimpieza, que mantiene el producto libre de mantenimiento y aumenta la eficiencia de carga en más del 50%.

1.2.2 Con nueva estructura y fácil instalación, trabajadores no capacitados podrían instalarlo en 5 minutos.

1.2.3 Con una vida útil varias veces más larga que las luminarias de alumbrado público solar independientes y las luminarias de batería de plomo-ácido, es el precursor de la farola solar.

1.2.4 Con un diseño modular, el producto está sellado de forma independiente y a prueba de agua, sin mantenimiento.

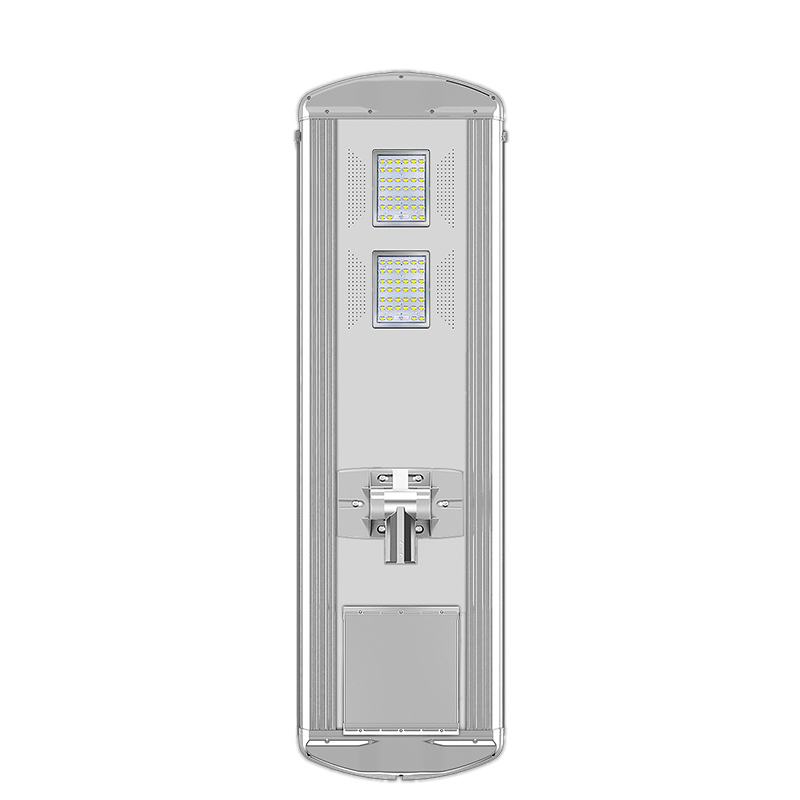

1.2.5 Adopta una fuente de luz 5050 con brillo máximo y una técnica de llenado de pegamento dentro de la lente, la eficiencia luminosa alcanza los 200lm / W, un 30% más alta que la eficiencia luminosa existente. Esto lo convierte en el módulo LED más brillante del mercado. El grado de protección es IP68, incluso podría usarse directamente bajo el agua. También se beneficia de la buena protección y la radiación de calor, la depreciación de lúmenes es casi 0 después de 6000 horas, y el mantenimiento de lúmenes es superior al 80% después de 50,000 horas.

El ángulo de iluminación ajustable de 1.2.6 ± 15 ° permite que el módulo se encuentre en diferentes entornos de la carretera para alcanzar los mejores efectos de iluminación.

1.2.7 Se adoptan partículas de plástico importadas resistentes al envejecimiento para la distribución de luz secundaria, umbral de deslumbramiento inferior al 10%, grado uniforme superior a 0,7. No hay un punto de luz ni un círculo amarillo en la carretera.

1.2.8 El silicio monocristalino importado de alta eficiencia garantiza una vida útil de más de 25 años, con un tipo de cambio superior al 18% y una depreciación de la energía no superior al 1% anual.

1.2.9 El módulo de gestión de carga y descarga de corriente constante utiliza componentes de alta calidad de marcas internacionales como ST e IR, lo que garantiza una vida útil de más de 50,000 horas. La batería de litio está equipada con activación automática y función de protección de baja temperatura. Con la tecnología MPPT avanzada, la eficiencia de seguimiento no es inferior al 99,8%, la tasa de cambio DC-DC es del 98%. El modo de control de tiempo de 4 períodos puede satisfacer diferentes demandas de los clientes. Control remoto programable fuera de línea 2.4G, la distancia de comunicación es de 50 m. Los parámetros, el modo de funcionamiento y la cantidad eléctrica pueden gestionarse mediante una aplicación móvil o un software informático. El grado de protección es IP67.

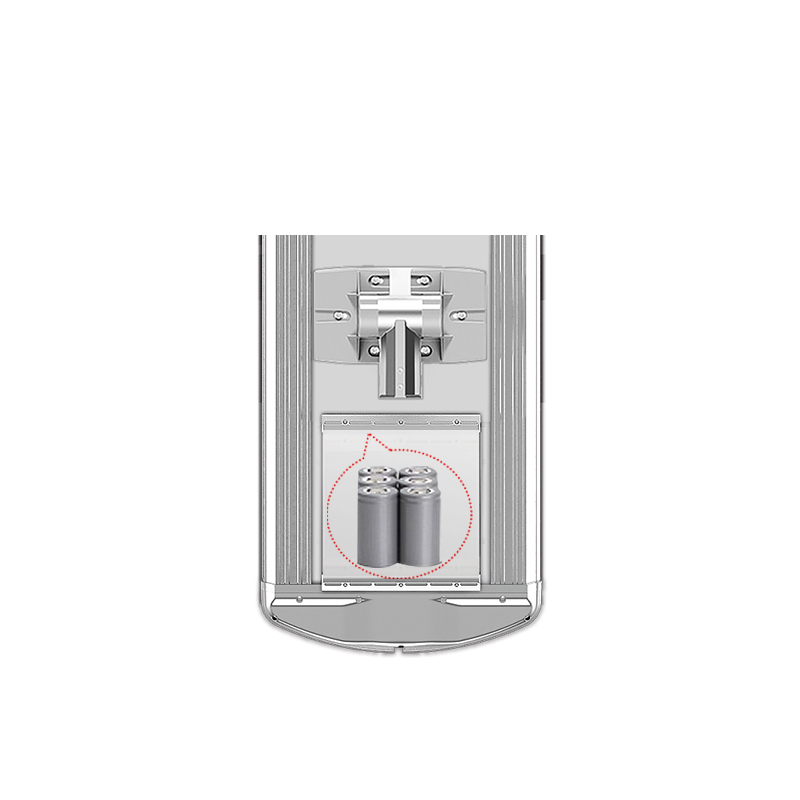

1.2.10 Grado incorporado Una potente batería de iones de litio, la celda de la batería está estrictamente clasificada. La desviación entre celdas es inferior a 4 mΩ + 5 mV. La agrupación estricta promete consistencia de resistencia interna, la tasa de carga y descarga alcanza el 99%. El aluminio de buena radiación de calor se utiliza para la caja de batería de protección externa; El grado de protección es IP67, garantiza una vida útil superior a 8 años.

1.2.11 Enchufe a prueba de agua a nivel de aviación personalizado, certificados 3C para cable enfundado, PA66 resistente al fuego se utiliza en la junta y certificado con CQC. El diseño infalible y fácil de usar para la unidad enchufable evita que los componentes electrónicos se quemen por la conexión inversa. La junta interna soldada automática evita una soldadura insuficiente. El rendimiento de seguridad cumple con el estándar GB70000.1-2015, resistente a una presión de bola de 120 grados; resistente al calor, resistente a las llamas y resistente a las pruebas de seguimiento, la vida útil es de más de 10 años.

1.2.12 El ángulo de la base de instalación se puede ajustar de 0 a 60 grados. Utiliza aluminio japonés ADC12, también conocido como aluminio n. ° 12, aleación de aluminio de la serie Al-Si-Cu, que es un tipo de aleación de aluminio de fundición a presión, resistente a la oxidación incluso expuesta al aire a largo plazo, buen rendimiento de corrosión y resistencia al impacto. , es la pieza de soporte de carga ideal para luminarias.

1.2.13 Se adopta la pulverización libre de estática en el tratamiento de la superficie, que es mejor en cuanto a fuerza adhesiva, resistencia a la corrosión y resistencia al envejecimiento que la pintura. La tecnología de pulverización garantiza la superficie de los productos estable más de 10 años.

1.4 Control de Internet (opcional)

( Controlador ) ( Antena de comunicación ) ( Conexión )

Este producto está disponible para control de Internet y control remoto de aplicaciones móviles, una tarjeta, una luz con dirección de 360 °, comunicación rápida y lejana, control uno a uno, control uno a muchos y control de grupo están disponibles.

1 . Monitor remoto: todas las luces se pueden monitorear en tiempo real en la pantalla. El mal funcionamiento se alarmaría; la posición, la hora, el tipo de falla y el registro de operación se informarán en la pantalla.

2 . Control remoto: la estrategia de control remoto, incluido el tiempo de encendido y apagado, el modo de control de tiempo, el modo de control de luz, se puede realizar por computadora en el centro de monitoreo. Todas las luces, luces de una calle o luces de un distrito están disponibles para controlar por separado.

3 . Control de luz única: se puede controlar el encendido-apagado y la atenuación de cada luz. Y la corriente, el voltaje, la potencia, la velocidad de carga, la velocidad de descarga, la temperatura interna y la intensidad de la señal están disponibles para controlar.

4 . Monitoreo de fallas: El tipo de falla que se puede monitorear incluye: falla del panel solar, falla de la fuente de LED, falla de la batería y falla del controlador. La alarma se puede informar al administrador por correo electrónico u otras formas.

5 . Monitoreo de seguridad: para monitorear y analizar bases de datos anormales, para juzgar si la base de datos fue robada maliciosamente.

6 . Conjunto de iluminación: control de luz, control de tiempo y control inteligente están disponibles. El control de la luz se puede configurar en 6 períodos; El grado de iluminación en diferentes períodos se puede configurar mediante control de tiempo.

7 . Estadísticas de datos: se pueden verificar el cálculo del consumo de energía, estadísticas de velocidad de luz, estadísticas de fallas, estadísticas de tiempo de luz y datos históricos de cada lámpara. Proporciona un sólido respaldo de datos para la toma de decisiones científicas.

8 . Control de aplicación móvil: la gestión de alumbrado público solar, incluido el control de atenuación y encendido de la luz, la verificación de datos en tiempo real y los datos históricos están disponibles para verificar mediante la aplicación móvil.

1.5 Dimensión del producto (mm)

1.6 Diagrama de distribución

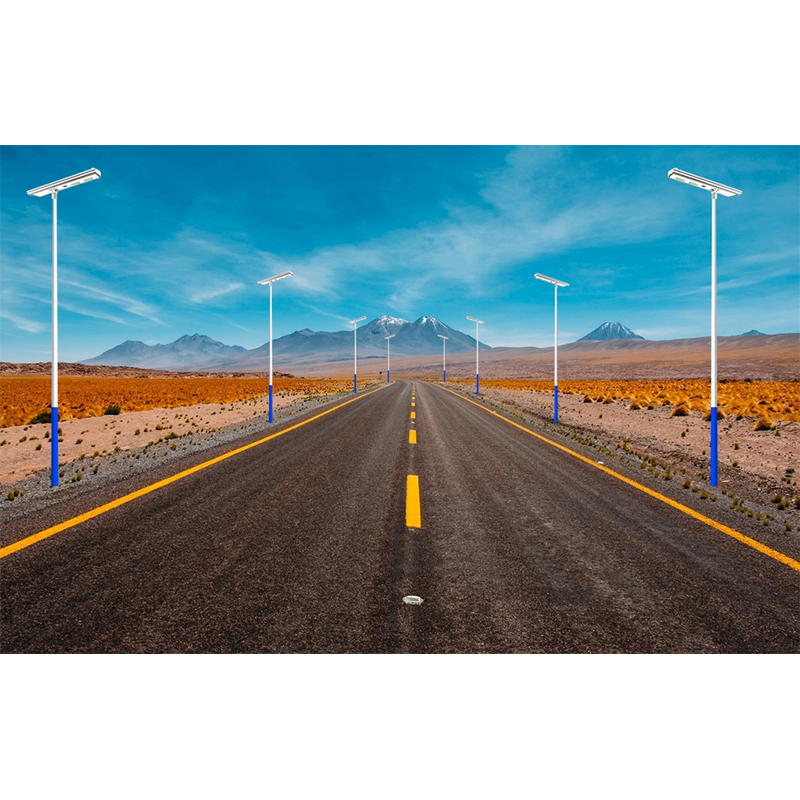

1.7 Instalación del diagrama de efectos

1.8 Bosquejo del poste de luz

1.9 Simulación de iluminación 80W-9m

Paquete

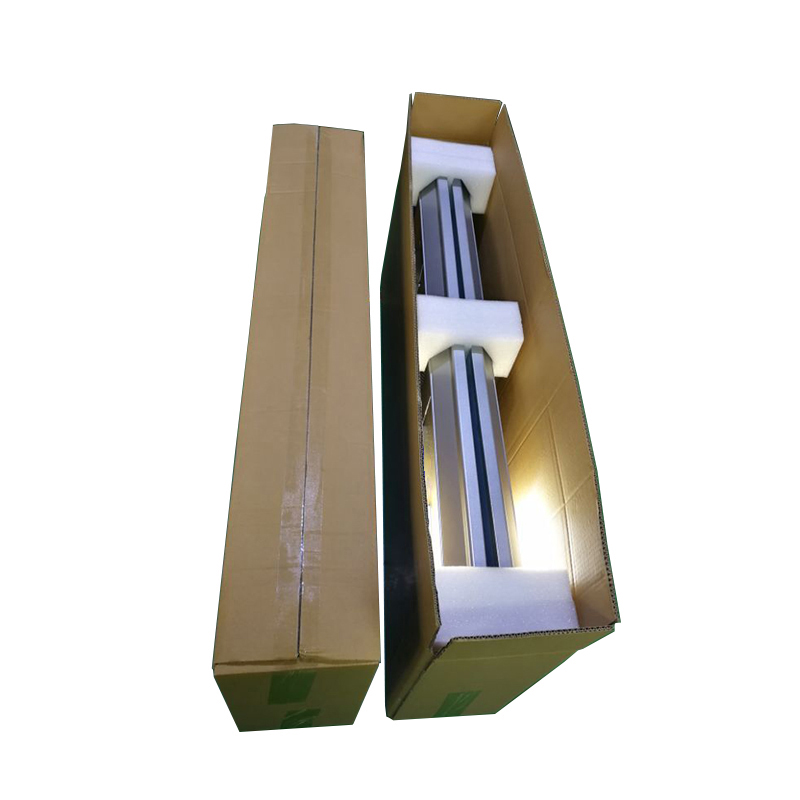

2.1 Bosquejo del paquete

2.2 Lista de paquetes

2.3 Bosquejo de la paleta

Tamaño de la paleta: 1,495 × 1,100 × 115 mm

Mercancías con tamaño de paleta: 1.495 × 1.100 × 1.330 mm

Cantidad: 8 cajas × 2 piezas / caja = 16 piezas

3 Ambiente de trabajo

l El   grado de protección es IP65. No lo utilice en un entorno superior al estándar.

l   La temperatura de trabajo es de -20 ℃ ~ 60 ℃.

l La   clasificación de resistencia al viento es Typhoon de grado 12. Un tifón de grado superior podría dañar los productos.

4 Nota

l   Si el producto se instala en el norte de la tierra, el panel solar debe instalarse orientado al sur. Si el producto se instala en la tierra sur, el panel solar debe instalarse orientado al norte.

l   Evite el producto protegido por construcción o árbol, lo que afectaría la eficiencia de carga del panel solar y acortaría el tiempo de trabajo del producto.

l   Evite los productos iluminados por carteles publicitarios u otras linternas, bajo cuya condición el SSL juzgaría que es de día y no funciona con el modo nocturno.

l   Despegue la película protectora del panel solar, colóquelo bajo luz natural exterior, el producto se activará y se cargará automáticamente.

l El   producto debe cargarse cada 6 meses si se almacenó a largo plazo. Ponlo al aire libre con panel solar orientado a la luz solar durante 6 a 7 horas cargando.

l   Por favor, opere siguiendo estrictamente las instrucciones del producto.

l   No desarme el producto por personas no profesionales, ya que podría dañarlo.

l   No cubra el lado de la iluminación con papel o tela. Mantenga el producto alejado de inflamables.

l   señal eléctrica externa está prohibido introducido a luminaria interna, lo que podría ser dañada permanentemente mediante una señal externa.

5 Resolución de problemas

l ¿La   luminaria no funciona después de la instalación ?

a Confirme si la luminaria está encendida.

b Si no había ningún interruptor, confirme si la película protectora del panel solar se ha despegado.

c Asegúrese de que la luminaria se haya instalado a la luz del día para que el panel solar se active con la luz del sol y pueda funcionar de noche.

d Manténgase alejado de otras luces que iluminen si hubiera carteles publicitarios u otras linternas encima o al lado de la luminaria. La luminaria no funcionaría bajo otra iluminación de iluminación.

l ¿   Parte de las luminarias no funciona?

Luminaria instalada cerca de la noche, por lo que el panel solar no se activa con la luz solar. Se recuperaría trabajando al día siguiente.

l ¿   El brillo de la luminaria es bajo?

La capacidad nominal de la batería es solo del 40% al 50% para envíos a larga distancia. El brillo se recuperaría después de 2 o 3 días de luz solar.

6 Garantía

Si se utilizó un producto defectuoso siguiendo las instrucciones, proporcionaremos un servicio de reemplazo del producto de acuerdo con el artículo de garantía.

Las siguientes circunstancias no están dentro del rango de garantía:

6.1 El producto se cae o se daña durante el transporte, mal funcionamiento causado por el método de operación incorrecto del cliente.

6.2 Mal funcionamiento causado por incendio, terremoto, inundación, tifón u otro desastre natural.

6.3 La operación infringe las condiciones de configuración, el método de aplicación y las notas registradas en las instrucciones.

6.4 Suntisolar tiene el derecho de propiedad del producto reemplazado.

6.5 Se cobra el mantenimiento más allá del período de garantía.

Nota: La dimensión del contenedor es la siguiente:

Contenedor de 20 pies: 5,890 × 2,342 × 2,388 mm. La altura de entrada es de 2280 mm.

40HQ: 12,017 × 2,342 × 2,693 mm. La altura de entrada es de 2.580 mm.
