S86 40W SMD Specification

Detailed Description

1.1 Technical Parameters

Model：	XT1209SELD40-D5
LED Quantity：	30 pcs 5050
Module Quantity (pcs)：	1
Power：	40W
Solar Panel：	Monocrystalline Silicon 18V/60W
Battery：	Grade A Lithium Ion Battery 25Ah/12V
Adjustable Angle of Module(±10°)：	yes
Contrtol Mode：	Light Control+Time Control
Working time under full power：	12h
Working time under intelligent power：	84h
Charging time（1000W/m2）	6h
On-off threshold level：	on≦8LUX，OFF≧10LUX
Secondary lighting distribution：	PC
Beam Angle：	C0~180 140°/ T90~270 80°
Protection Grade：	IP65
Photoelectric Parameter：
Color Temperature(K)：	3000-6500K
CRI(Ra)：	70
Lumens(lm)：	4800-5600lm
Intelligent Mode:	yes
Working under rainy days：	7-10 days
Package：
Net Weight((kg)：	16.0kg±5%
Gross Weight (kg)：	33.8kg±5%(2pcs/box)
Product Dimension (mm)：	1209×432×110mm±5%
Package Dimension(mm)：	1240×500×275mm±5%
Quantity in 20/40 Feet Container(Accessories)	244/656PCS（pallets）
Environmental Temperature：
Discharging Temperature (℃)：	-20～60
Charging Temperature (℃)：	-20～60
Storage Temperature (℃)：	0～45
Installing Parameter：
Diameter of Pole：	Ø76mm
Screw Fixation：	yes
Wind resistance level(km/h)：	209
Installation Height (m)：	6-7
Installation Distance（m)：	15-18
Irradiation Area（m2）	126

1.2 Product Dimension (mm)

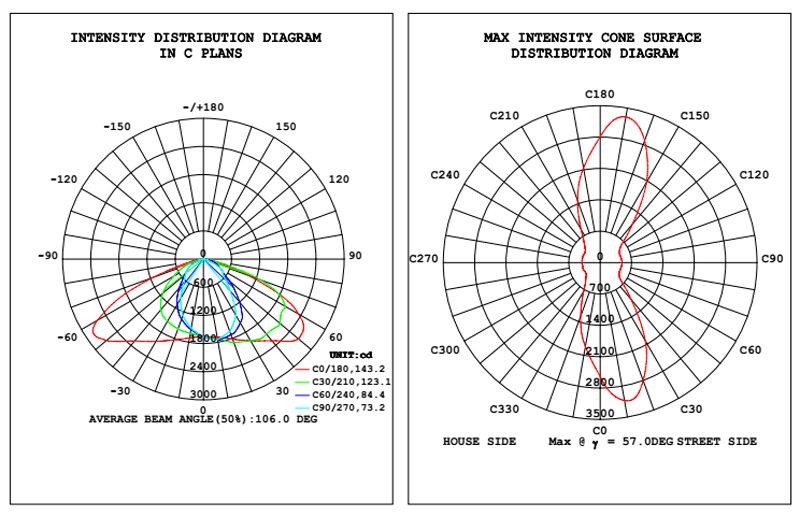

Z88 120W SMD Specification(图1) 1.3 Distribution Diagram

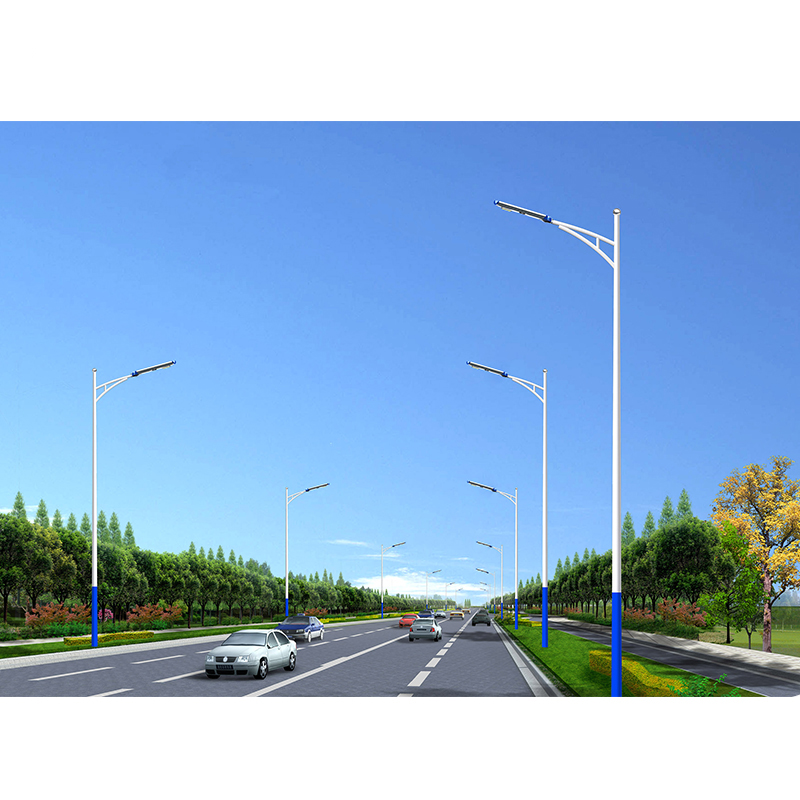

S86 40W SMD Specification(图2) 1.4 Light Pole Sketch

Z88 120W SMD Specification(图3) 1.5 120W Illumination Simulation-12m

Z88 120W SMD Specification(图4)

2 Package

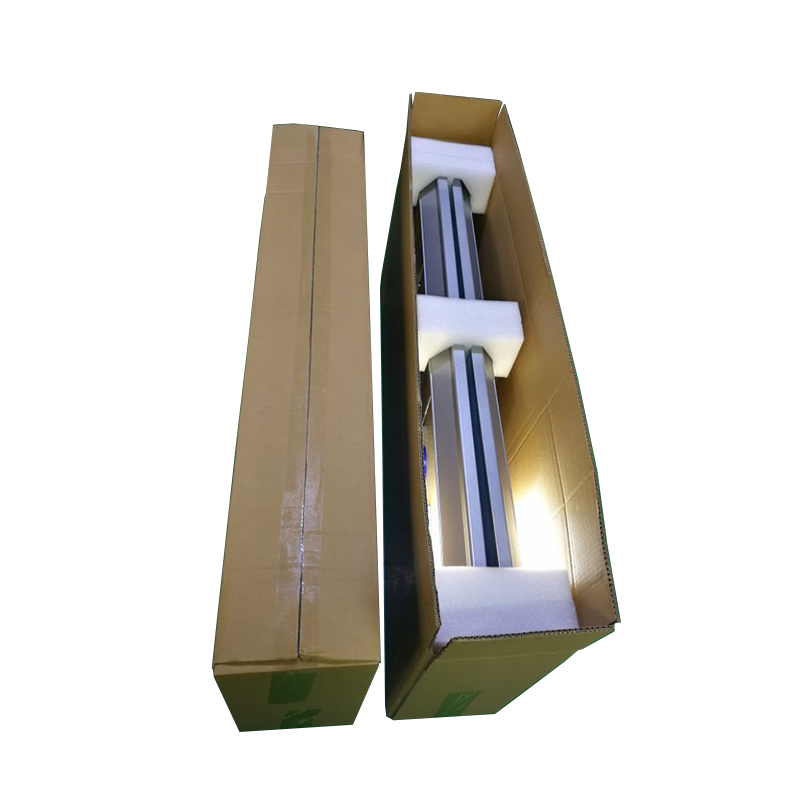

2.1 Package Sketch

Z88 120W SMD Specification(图5) 2.2 Package List
