Z66 60W SMD Specification

Detailed Description

1.1 Technical Parameters

Model：	XT1535SELD60-D5
LED Quantity：	10 PCS 5050
Module Quantity (pcs)：	4
Power：	60W

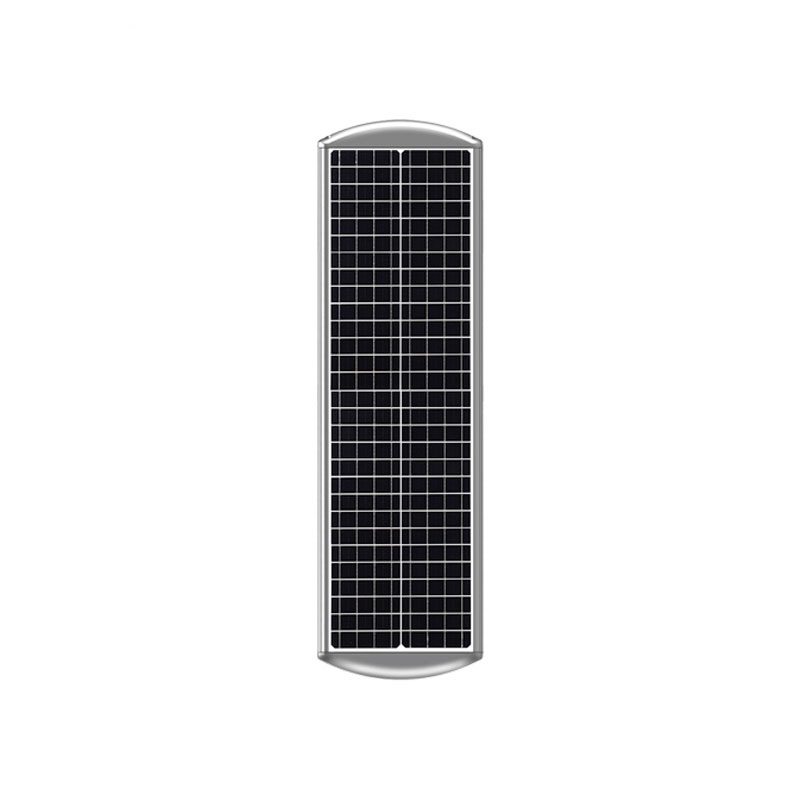

Solar Panel：	Monocrystalline Silicon 16V/80W

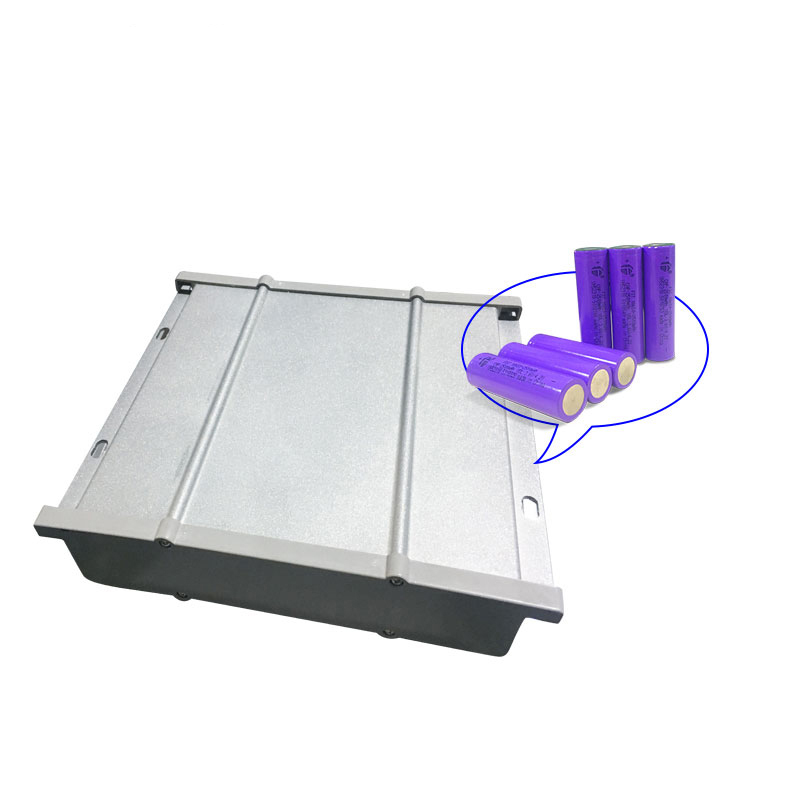

Battery：	Grade A Lithium Ion Battery 35Ah/12V
Adjustable Angle of Module(±10°)：	Yes
Contrtol Mode：	Light Control+Time Control
Working time under full power：	12h
Working time under intelligent power：	36h
Charging time（1000W/m2）	6h
On-off threshold level：	on≦8LUX，OFF≧10LUX
Secondary lighting distribution：	PC
Beam Angle：	C0~180 140°/ T90~270 70°
Protection Grade：	IP65
Photoelectric Parameter：
Color Temperature(K)：	3000-6500K
CRI(Ra)：	70
Lumens(lm)：	7200-8400lm
Intelligent Mode:	Yes
Working under rainy days：	7-10 days
Package：
Net Weight((kg)：	17kg±5%
Gross Weight (kg)：	36.5kg±5%(2pcs/box)
Product Dimension (mm)：	1535×370×62mm±5%
Package Dimension(mm)：	1555×225×445mm±5%
Quantity in 20/40 Feet Container(Accessories)	306/740PCS（With Pallet）
Quantity in 20/40 Feet Container(Accessories)	378/864PCS（No Pallet）
Environmental Temperature：
Discharging Temperature (℃)：	-20～60
Charging Temperature (℃)：	-20～60
Storage Temperature (℃)：	0～45
Installing Parameter：
Diameter of Pole：	Ø60mm
Screw Fixation：	Yes
Wind resistance level(km/h)：	209
Installation Height (m)：	8-9
Installation Distance（m)：	30-36
Irradiation Area（m2）	324

1.2 Product Dimension (mm)

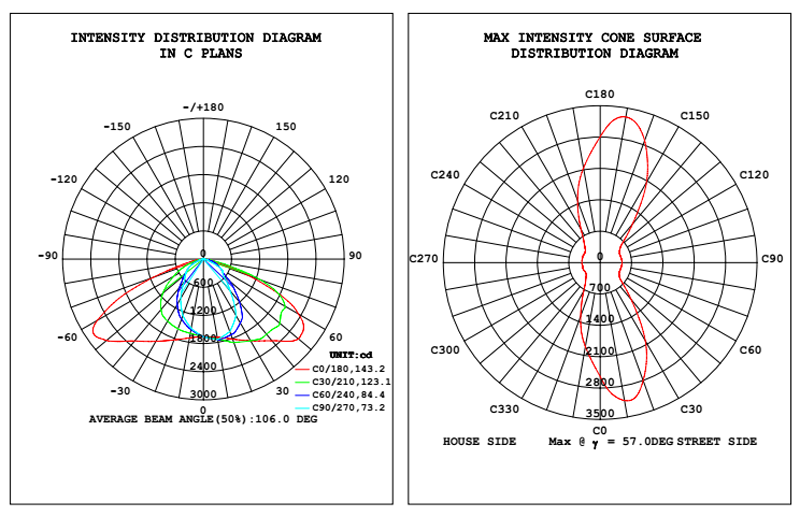

Z88 120W SMD Specification(图1) 1.3 Distribution Diagram

Z66 60W SMD Specification(图2) 1.4 Light Pole Sketch

Z88 120W SMD Specification(图3) 1.5 120W Illumination Simulation-12m

Z88 120W SMD Specification(图4)

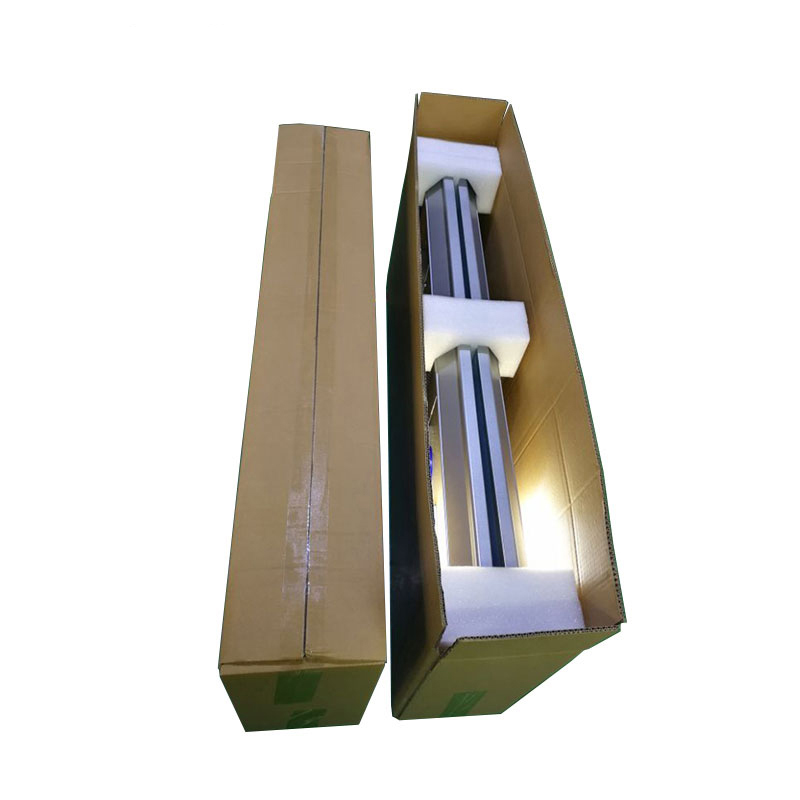

2 Package
2.1 Package Sketch

Z88 120W SMD Specification(图5) 2.2 Package List
